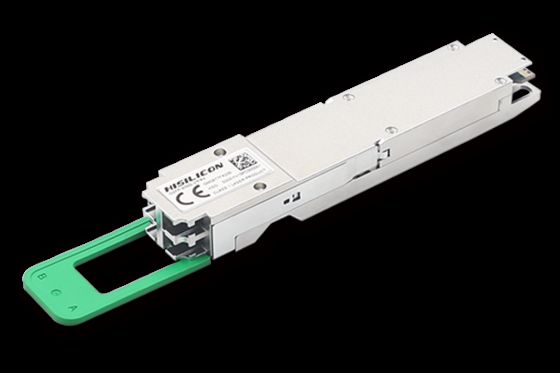

модуль приемника OSFP 800G 2 x FR4 для применения в центрах обработки данных и облачных сетях

OM3877FX200 - это приемопередача, предназначенный для использования в 800 гигабитных ссылках на 2 км. Он хорошо подходит для приложений в центрах обработки данных и облачных сетей. Это соответствует 100G Lambda MSA Standard и CMIS 5.2. Цифровые диагностические функции доступны через интерфейс I2C.

Этот модуль может преобразовать электрические данные с 8-канальным 106,25 Гбит / с в оптические сигналы 106,25 Гбит / с и мультиплексировать их на два канала для оптической передачи 850 Гбит / с. Точно так же он оптически де-мультиплекс вход 850 Гбит / с в 8-канальные сигналы и преобразует их в 8-канальные выходные электрические данные на стороне приемника.

Он был разработан, чтобы соответствовать самым суровым условиям эксплуатации, включая температуру, влажность и интерференцию EMI. Он также может использоваться как 2 x 400GE для модулей 400G-FR4.

Рисунок 2-1 приемопередача блок-схема

Рисунок 3-1 OM3877FX200 Механические размеры (модуль OSFP типа 2)

• 850 Гбит / с.
• Несермитический дизайн пакета
• 2 X CWDM4 LANES MUX/DEMUX Design
• Разъем двойного дуплексного LC
• Максимальное энергопотребление 17 Вт.
• Одиночный 3,3 В источник питания
• До 2 км трансмиссии на однопомодных волокнах с FEC
• ASFP MSA Rev5.0
• 100G Lambda MSA Compliant
• 802.3cu соответствует
• OIF CMIS 5.2 Management Complesiant
• Соответствует OIF-CEI-112G-VSR-PAM4
• Rohs 2 Compliant

• 800G Ethernet
• Сеть центров обработки данных
