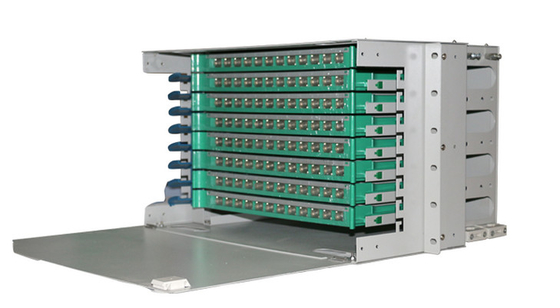

FTTX 144 Порт Внешняя оптическая распределительная система ODF
| Model:: | wall mount odf | Application:: | FTTX, FTTH odf |
| Dimension:: | 1U,2U,3U,4U | Supply adaptors: | SC/LC/ST/FC |
| color:: | white , black ,grey | Capacity of Cores: | 72 96 144 cores |
| High Light: | Внешняя оптическая распределительная рама ODF,144 порт Внешний ODF,Оптическая распределительная система FTTX |
||
FTTX 144-портовый уличный ODF оптический распределительный шкаф
Высокоемкий 72 96 144-портовый уличный оптический ODF/главный распределительный шкаф
Введение
Оптический терминальный бокс может применяться в разветвлениях волоконно-оптических линий связи, работая в качестве распределительной коробки, стандартная структура 19’’, для установки в стойку, доступен для установки адаптеров FC, SC, ST, LC.
Конструктивные особенности
l Все показатели соответствуют Национальному стандарту YD/T925—1997.
l Корпус изготовлен из холоднокатаной стальной пластины. Прочная адгезия, эстетичный и долговечный.
l Отличительный дизайн 1-2 кабельных входов и 1-24 волоконно-оптических выходов обеспечивает гибкость.
l Кабельные входы герметизированы маслостойким NBR для повышения гибкости. Пользователи могут выбрать прокол входа и выхода.
l Перекрывающиеся лотки для сварки волокон и отдельный блок изоляции заземления делают расположение жил, расширение емкости и кабельное заземление гибким, удобным и безопасным.
Технические характеристики
Внешние размеры: (длина×ширина×высота) 430x300x1U/2U
Радиус изгиба оптического волокна: ≥40 мм
Дополнительные потери лотка для волокна: нет
Длина волокна, оставшаяся в лотке:≥1,6 м
Емкость волокна: 48 жил
Рабочая температура: - 400C ~ + 600C
Сопротивление боковому давлению: 500N
Ударопрочность: 750N

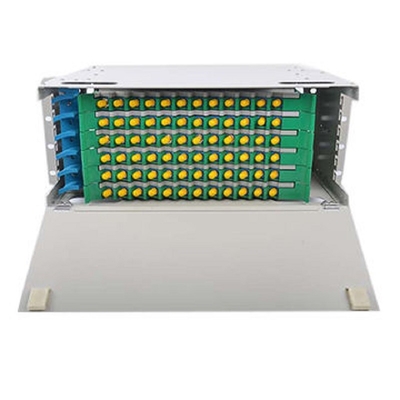

Оптический распределительный шкаф для установки в стойку
| Модель | Количество жил | Высота | Размеры (см) | Вес (кг) |
| ODF-R144 | 144 | 7U | 49x30.5x31.15 | 17.1 |
| ODF-R96 | 96 | 5U | 49x30.5x22.25 | 11 |
| ODF-R72 | 72 | 4U | 49x30.5x17.8 | 9 |
| ODF-R48 | 48 | 3U | 49x30.5x13.35 | 7 |
| ODF-R36 | 36 | 2U | 49x30.5x8.9 | 5.7 |
| ODF-R24 | 24 | 2U | 49x30.5x8.9 | 4.6 |
-
8Reliable manufacturer,reassuring,experienced!
-
LMeet the standard of Telcordia GR-1435-CORE compliant.
-
MThe Product portfolio have been upgraded,Production lead time had been optimized,more flexible.
