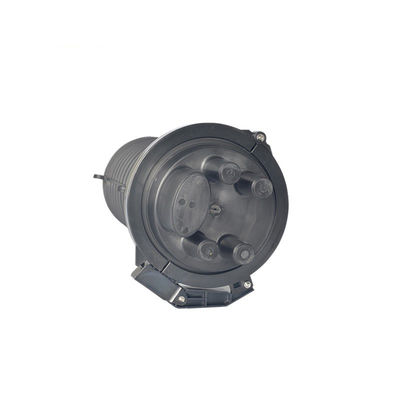

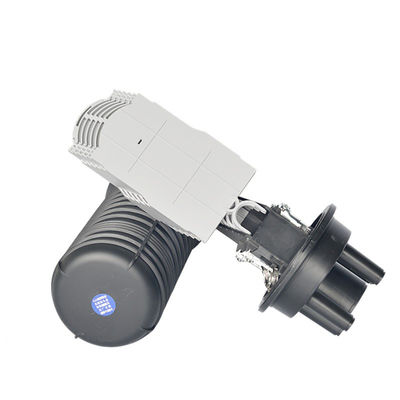

144 Порт 1 в 8 Внешний водонепроницаемый корпус из оптических волокон ABS

• Корпус корпуса изготовлен из качественного инженерного пластика, обладает хорошими характеристиками антикоррозийной стойкости к кислотам и щелочам, солям, устойчивостью к старению, а также гладким внешним видом и надежной механической структурой.
• Механическая структура надежна и обладает устойчивостью к суровым условиям окружающей среды, интенсивным изменениям климата и сложным условиям работы.
• Степень защиты достигает IP66.
• Муфты применимы к ленточным оптическим кабелям и обычным оптическим кабелям.

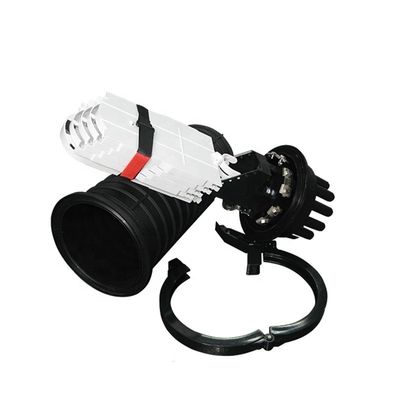

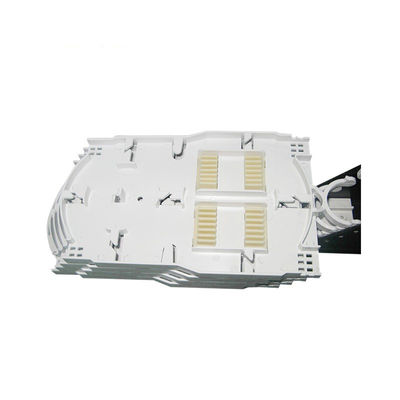

• Сплайс-кассеты внутри муфты поворачиваются, как книжки, и имеют достаточный радиус кривизны и пространство для намотки оптического волокна, чтобы обеспечить радиус кривизны для намотки оптического волокна 40 мм.
• Каждый оптический кабель и волокно могут обрабатываться индивидуально.
• Муфта имеет небольшой объем, большую емкость и удобное обслуживание.
• Эластичные резиновые уплотнительные кольца внутри муфты обладают хорошими герметизирующими и влагозащитными характеристиками. Корпус можно открывать многократно без утечки воздуха. Специальные инструменты не требуются.
• Операция проста и понятна. Воздушный клапан предусмотрен для муфты и используется для проверки герметичности.

Размеры и возможности:

• Внешние размеры (Высота x Диаметр): 470*210 мм
• Максимальная емкость: Пучок –144 жилы;
• Вводы кабелей: 1 вход, 8 выходов
• Диаметр кабеля: Φ5 мм - Φ38 мм.
• Количество лотков: 1-6
• Метод герметизации: Термоусадка

Условия эксплуатации:

• Температура: -40℃~+60℃
• Влажность: ≤95% (при 40℃)
• Атмосферное давление: 70 кПа ~106 кПа

Технические характеристики:

• Герметичность: после герметизации коробки нагнетайте воздух до 100 кПа внутрь (нагнетание применимо только к моделям с воздушным отверстием), а затем погрузите ее в воду нормальной температуры, после 15 минут непрерывного наблюдения пузырьки не должны выходить.
• Сопротивление изоляции: сопротивление изоляции между металлической деталью и землей составляет более 20 кОм.
• Испытание под давлением: отсутствие пробоя или перекрытия при напряжении 15 кВ постоянного тока/1 мин между металлической деталью и землей.
• Радиус кривизны волокна 40 мм, без дополнительных потерь внутри сплайс-кассеты.
• Он может выдерживать осевое растягивающее усилие не менее 1000 Н.
• Срок службы: 25 лет.
• Другие характеристики соответствуют требованиям стандарта YD/T814-1998.

Размер упаковки

Каждая муфта имеет индивидуальную коробку размером: 22,5*21,5*50 (см)
6 шт. муфт упакованы в одну внешнюю картонную коробку размером: 69*45,5*53 (см)
