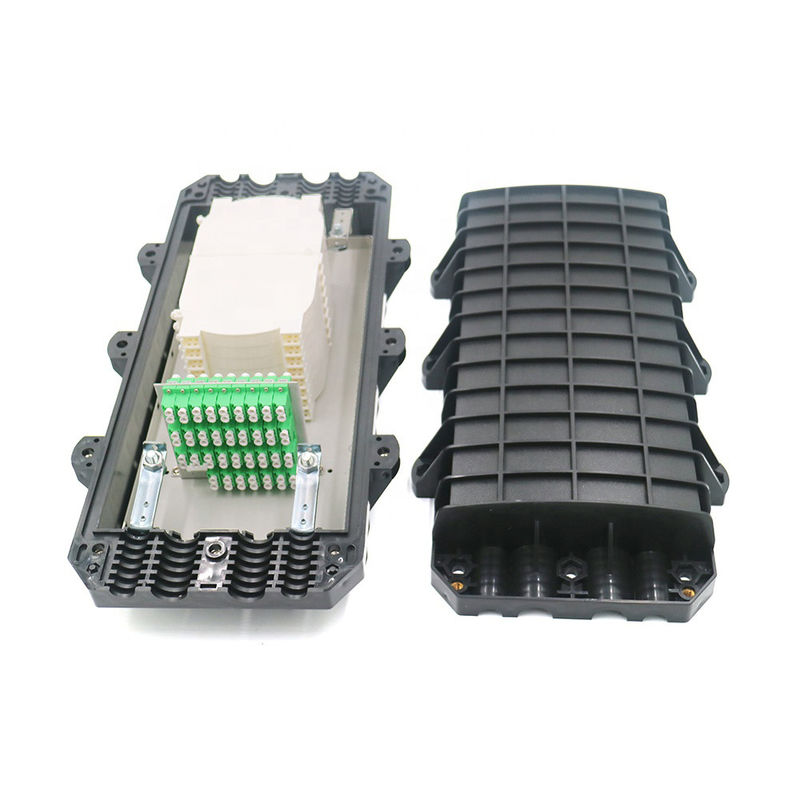

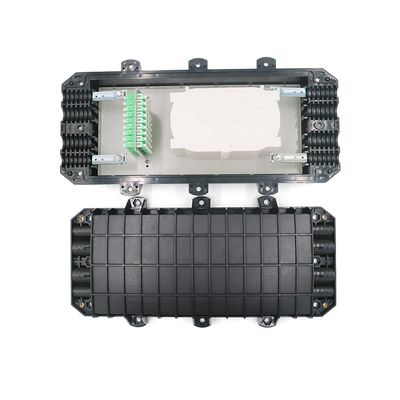

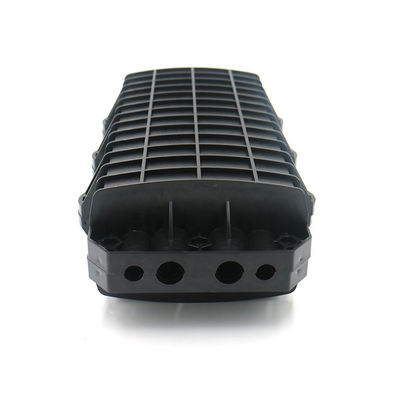

1X16 SC Simplex LC Дуплекс Оптический Сращивающий Бокс

Большие изображения : 1X16 SC Simplex LC Дуплекс Оптический Сращивающий Бокс

Подробная информация о продукте:

Place of Origin:	Shenzhen ,China
Фирменное наименование:	CY COM
Сертификация:	ISO9001:2015,SGS,ROSH
Model Number:	GJS(04)-7C

Оплата и доставка Условия:

Minimum Order Quantity:	20pcs
Packaging Details:	Carton
Delivery Time:	5-8 days
Payment Terms:	Western Union, T/T
Supply Ability:	500K/ Month

контакт

Подробное описание продукта

Splitter:	2pc of 1*16	Dimension:	465 x250x240mm
Type:	Racks & Enclosure	Adapter:	SC Simplex and LC Duplex
Capacity of splice tray:	24 Core	Max qty of splice tray:	8
Max capacity:	192 fibers	Material:	ABS
Выделить:	1X16 Оптический Сращивающий Бокс , ABS Оптический Сращивающий Бокс , 1X16 SC Simplex Сращивающий Бокс

1X16 SC Simplex LC Duplex Оптический соединительный корпус

Оптический линейный муфт 192 Core LC APC Соединительная коробка Оптическое волокно Сплайс Муфта GJS(04)7C

Описание:

Продукт может применяться в прямых и разветвленных линиях (одна в две, одна в три) соединениях оптических кабелей диаметром до 22 мм (φ), всех типов и конструкций, при прокладке по воздуху, в трубопроводах, под землей или в колодцах. В то же время он также применяется для соединения всех пластиковых городских телефонных кабелей.

Особенности:

* Все показатели соответствуют Национальному стандарту YD/T814-1996.
* Корпус изготовлен из импортного высокопрочного инженерного пластика (ABS) и сформирован в форму с помощью формовочного пластика под высоким давлением. Он имеет форму ПОЛОВИНЫ прямоугольника, с преимуществами меньшего веса, высокой механической прочности, коррозионной стойкости, защиты от молний и длительного срока службы.
* Корпус герметизирован силиконовой резиной, вход кабеля использует силиконовый блок, надежное уплотнение, легко открывать и обслуживать.
* 4 входа, 4 выхода, максимальная емкость 192 жилы (одноволоконные)
* Дополнительное кабельное кольцо (Φ7,Φ14,Φ20) позволяет пользователю выбирать разные внешние диаметры в соответствии с фактическими условиями, что повышает надежность уплотнения входа кабеля.
* Перекрывающиеся лотки для сварки волокон и отдельный блок изоляции заземления делают укладку жил, расширение емкости и кабельное заземление гибким, удобным и безопасным.
* Внешний металлический компонент и крепежный блок изготовлены из нержавеющей стали, поэтому могут многократно использоваться в различных условиях.

Операции:

* выберите кабельное кольцо с подходящим внешним диаметром и пропустите его через оптический кабель. Снимите кабель, снимите внешнюю и внутреннюю оболочки, а также ослабьте термоусадочную трубку и смойте заполняющую смазку, оставив 1,1~1,6 м волокна и 30~50 мм стального сердечника.
* зафиксируйте прижимную карту кабеля и кабель вместе со стальным сердечником армирования кабеля. Если диаметр кабеля меньше диаметра кабельного кольца, сначала привяжите точку крепления кабеля клейкой лентой, пока диаметр не станет достаточным, затем зафиксируйте его.
* введите волокно в лоток для сварки и соединения, зафиксируйте термоусадочную трубку и термоплавкую трубку на одном из соединительных волокон. После сварки и соединения волокна переместите термоусадочную трубку и термоплавкую трубку и зафиксируйте стержень из нержавеющей стали (или кварца) армирующего сердечника, убедитесь, что точка соединения находится посередине корпуса трубы. Нагрейте трубу, чтобы сделать два в одном. Поместите защищенное соединение в лоток для укладки волокна (один лоток может вместить 24 жилы).
* уложите левое волокно в лоток для сварки и соединения равномерно и зафиксируйте намоточное волокно нейлоновыми стяжками. Используйте лотки с
снизу вверх. После того, как все волокна будут соединены, накройте верхний слой и зафиксируйте его.
* расположите его и используйте провод заземления в соответствии с планом проекта.
* герметизация кабельного фиксатора возле входа муфты и соединения кабельных колец уплотнительной лентой. И закройте
неиспользуемые входы заглушками, при этом открытые вогнутые части заглушки герметизируются лентами. Затем поместите уплотнительные полосы в уплотнительную канавку по бокам корпуса и смажьте вогнутую часть входа корпуса между двумя частями корпуса. Затем закройте две части корпуса и затяните их болтами из нержавеющей стали. Болты следует закручивать плотно с равномерным усилием.
* в соответствии с требованием укладки, расположите и зафиксируйте подвесной инструмент.

Модель	SP-GJS-(04)7C
Внешний размер	465 × 250 × 240 мм
Вес	4,7 кг
радиус намотки оптического волокна	≥40 мм
дополнительные потери лотка для волокна	≤0,01 дБ
длина волокна, оставшаяся в лотке	≥1,6 м
емкость волокна (одноволоконная)	192 жилы
рабочая температура	- 40℃ ~ + 70℃
сопротивление боковому давлению	≥2000 Н / 10 см
ударопрочность	≥20 Нм
