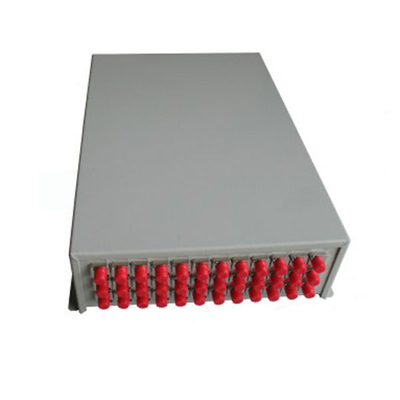

48 ядра настенного оптического соединения FC ST ROSH

48 ядра настенного оптического соединения FC ST ROSH

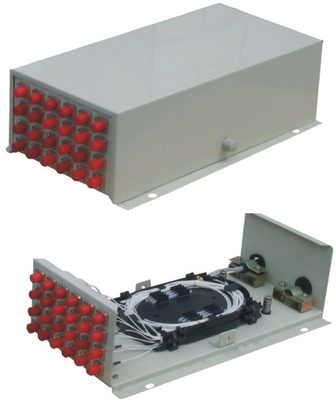

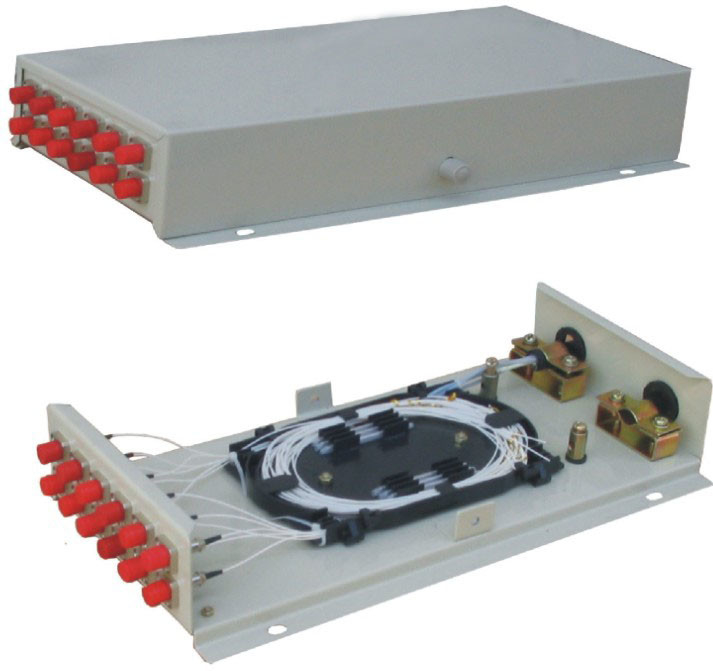

Стенная панель с пластырем из оптического волокна GPZ-48A,12 ядра, 24 ядра, 48 ядра.

Применение:

Продукт может использоваться на терминале оптических кабелей, различных типов и конструкций, диаметр которых не превышает 18 мм.

Структурные особенности:

1Все индексы недвижимости соответствуют национальному стандарту YD/T814-1996.

2. корпус используют холодный прокат стального листа, а поверхность используют технику тусклого дующего пластика. сильная клейкая сила, художественная и прочная.

3Отличительная конструкция входа кабеля 1 ′′2 и выхода волокна 1 ′′48 ядра обеспечивает гибкость.

4. Вход кабеля и выход волокна запечатаны маслостойким NBR для повышения гибкости. Пользователи могут выбрать прокол входа и выхода.

5Накладывающийся на друг друга плавленый поднос и отдельный изоляционный заземляющий блок делают расположение ядер, расширяя емкость и кабельное заземление гибким, удобным и безопасным.

Основные технические характеристики

1. Внешний размер: (длина×ширина×высота) 330×183×70/100

2Вес:10,7/2 кг

3. радиус обмотки оптического волокна: ≥40 мм

4. дополнительная потеря волокнистой подложки: ни одна

5. длина волокна, оставленная в подносе: ≥1,6 м

6Пропускная способность волокон: 48 ядер

7. рабочая температура: - 400C ~ + 600C

8. боковое давление-сопротивление: 500N

9. устойчивость к ударам:750N

Операции

1Снимите кабель, снимите наружный и внутренний корпус, а также свободную трубку, и смывайте жир, оставляя 1,1-1,6 м волокна и 20-40 мм стального ядра.

2- Закрепите карту для нажатия кабеля и кабель, а также стальное ядро для усиления кабеля.

3. Водите волокно в плавильный и соединительный поднос, закрепите тепловой контракт трубки и расплавленной трубки к одному из соединительных волокон.переместить тепловой трубку и расплавленную трубку и закрепить нержавеющую (или кварцевую) усиленную головку ,убедитесь, что точка соединения находится в середине трубы корпуса. нагреть трубу, чтобы сделать два в один. Положить защищенный соединение в поднос для укладки волокна. ((одна поднос может уложить 12 ядер)

4. Положите левое волокно в плавильной и соединительной подносе равномерно, и закрепите обмотку волокна нейлоновыми галстуками. Используйте подносы снизу вверх. После того, как все волокна были соединены,Покрыть верхний слой и закрепить его.

5Положите его и используйте земляную проволоку в соответствии с планом проекта.

6- Закрыть крышку. Она может быть установлена на стене или в горизонтальной линии.
