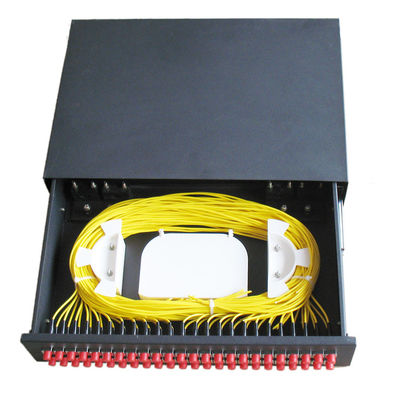

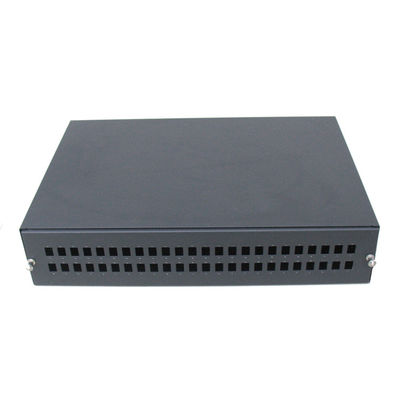

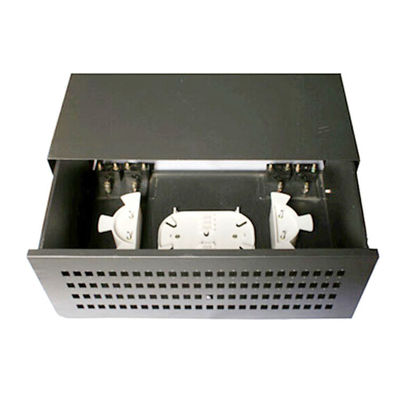

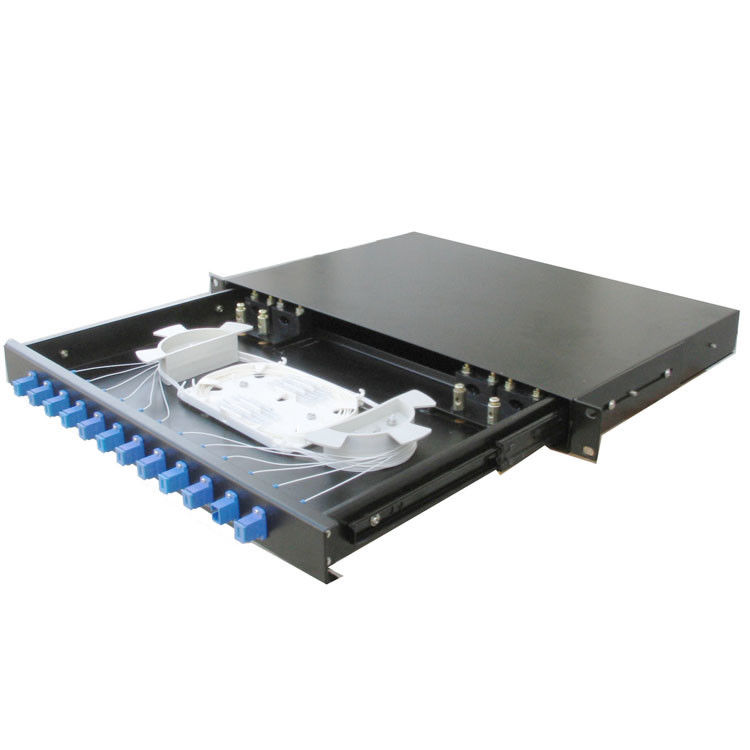

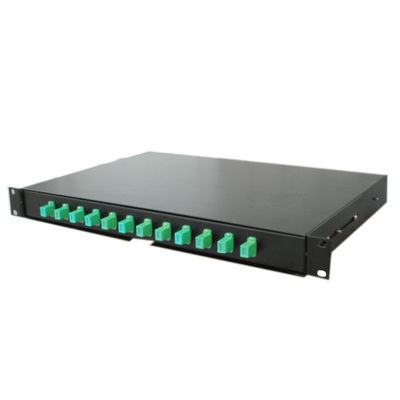

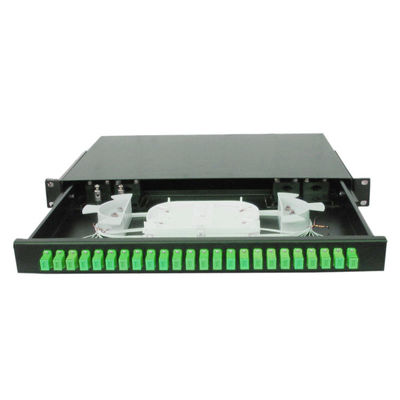

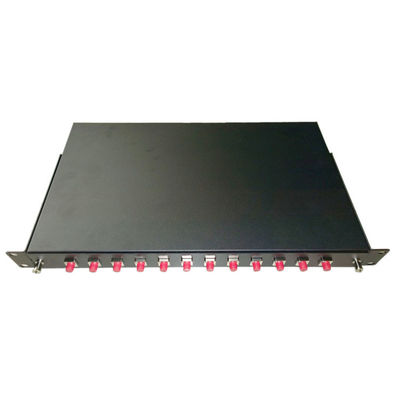

12-192 ядра Слайд ящик тип 19' 'стандартная структура Раковина-монтаж патч панель с FC SC LC ST адаптер
Применение:
Продукт может использоваться на терминале оптических кабелей различных типов и конструкций,
диаметром не более 18 мм (с)
Структурные особенности:
- Все индексы недвижимости соответствуют национальному стандарту YD/T925 1997.
- Корпус используют из холодно прокаленного стального листа. Сильная клейкая сила, художественная и прочная.
- Отличительная конструкция 1-2 входа кабеля и выхода волокна 1-24 ядра обеспечивает гибкость.
- Вход кабеля запечатан маслостойким NBR для повышения гибкости.
- вход и выход.
- Накладывающаяся на себя плавляющая поднос для волокон и отдельная изоляционная земляная установка обеспечивают расположение ядер,
- расширение мощности и кабельное заземление гибкие, удобные и безопасные.
Основные технические характеристики:
Внешний размер: (длина×ширина×высота) 430x250x1U
Вес:3.5 кг
√ радиус обмотки оптического волокна: ≥40 мм
- дополнительная потеря волокна: ни одна
Длина волокна, оставленная в подносе: ≥1,6 м
Вместимость волокон: 48 ядер
Рабочая температура: - 400C ~ + 600C
Противодействие боковому давлению: 500N
Противодействие ударам: 750N
IV.Операции
¢ Снимите кабель, снимите внешний и внутренний корпус, а также распущенную трубку, и смывайте
заполнение жира, оставляя 1,1 ≈ 1,6 м волокна и 20 ≈ 40 мм стального ядра.
√ Закрепите карту для нажатия кабеля и кабель, а также стальное ядро для усиления кабеля.
¢ Водите волокно в плавильный и соединительный поднос, фиксировать тепловой контракт трубки и расплавленной трубки к одному из
После таяния и соединения волокна, переместить тепловой контракт трубки и расплавленной трубки и
Поставьте нержавеющую (или кварцевую) подкрепленную ключицу, убедитесь, что точка соединения находится в середине
Загрейте трубу, чтобы сделать две в одну.Положите защищенный соединение в волоконной прокладки
Поднос. (один поднос может содержать 12 ядер)
Положите левое волокно в плавильный и соединительный поднос равномерно и завяжите обмотку нейлоновыми галстуками.
После того, как все волокна соединены, покрыть верхний слой и закрепить его.
Положите его и используйте заземляющий проволоку в соответствии с планом проекта.

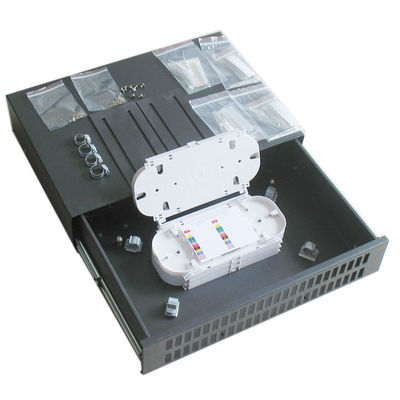

Список упаковки
Главное тело корпуса терминала: 1 штука
√ оттиск и соединительная марка: 1 шт.
¥ галстук: 4 ¥ 24 шт.
Спецификация:
| Тип |
GPZ/JJ-CLA |
| Размер ((мм) |
430*250*1U/2U/3U/4U |
| Подходящий адаптер |
FC/LC/SC/ST,APC/UPC/PC |
| Пропускная способность волоконных сетей (ядра) |
12,24,48,,96 ((пластина панели может быть заменена) |
| Материал |
Лист из стали, проката на холоде |
Информация о заказе:
| Тип |
Размер ((мм) |
Максимальная вместимость (ядра) |
Примечание |
| GPZ/JJ-CLASC12 |
430*250*1U |
12 |
Холоднокатаный стальной лист, с электростатическим распылением, подходящий для адаптеров FC,SC,ST,LC. |
| GPZ/JJ-CLAFC24 |
24 |
| GPZ/JJ-CLA2SC24 |
48 |
| GPZ/JJ-CLAFC48 |
430*250*2U |
48 |
Информация о упаковке:
| Тип |
Внутренний размер картонной коробки
(мм)
|
Вес
(в кг)
|
Размер упаковки
(мм)
|
Вес
(в кг)
|
No./ картонная коробка |
| GPZ/JJ-CLASC12 |
465*330*75 |
50,5 кг |
485*420*350 |
290,0 кг |
5 |
| GPZ/JJ-CLAFC24 |
| GPZ/JJ-CLA2SC24 |
| GPZ/JJ-CLAFC24 |
475*335*130 |
6.2 кг |
500*355*550 |
260,3 кг |
4 |
