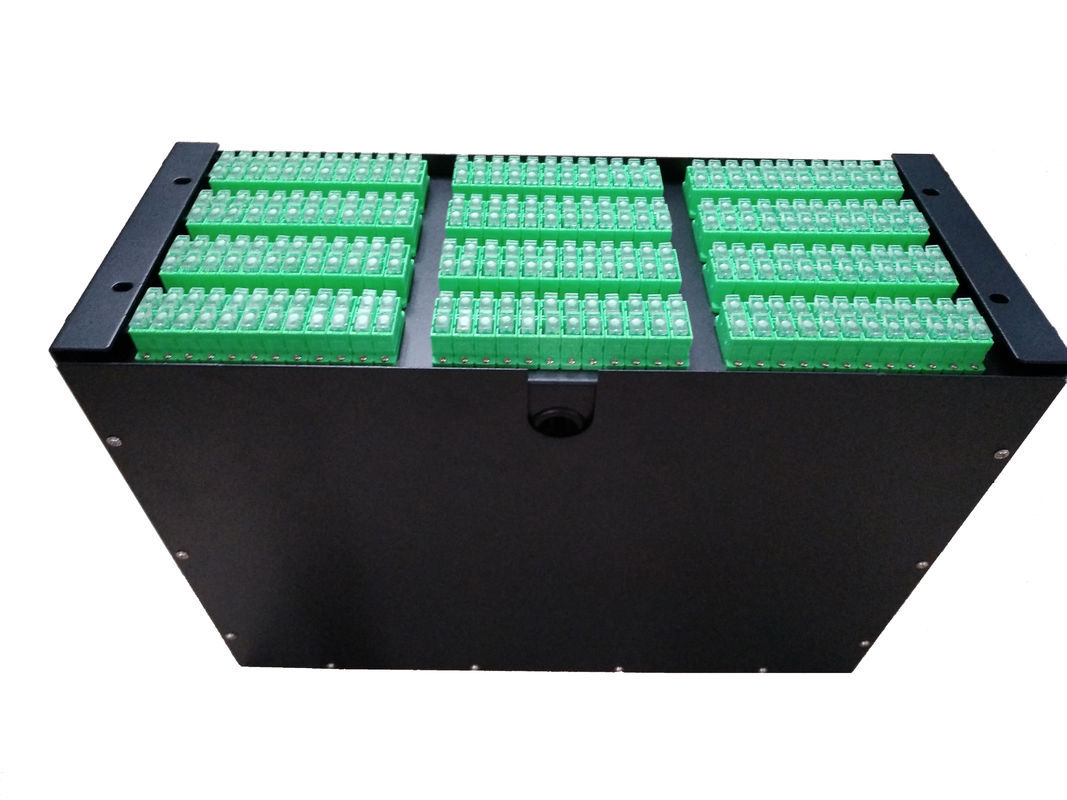

288 ядер SC дуплекс ODF 4U стоечные патч-панели

288 ядер SC Duplex ODF 4U Rack Mount Patch Panels

288 ядер ODF 19" 4 U с выдвижным механизмом SC Duplex Adapters Fiber Optic Rack-mount Patch Panel

Введение:


Металлическая выдвижная полка Тип ящика Патч-панель для оптоволокна - вспомогательное оборудование для терминальной проводки в сети связи с передачей оптоволокна, которое подходит для прямого сращивания внутреннего оптического кабеля

и ответвления, а также для защиты волокна.

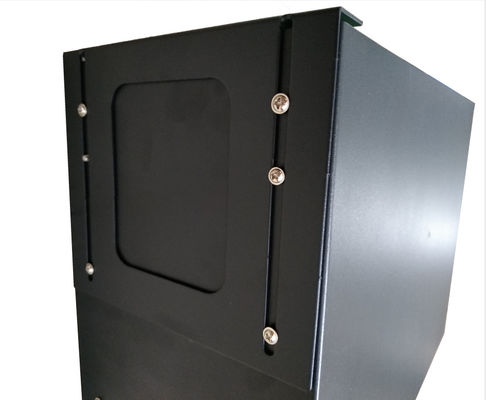

В комплекте с адаптерами SC/APC и пигтейлами, ушки для крепления в стойку фиксируются на коробке винтами на заводе, при строительстве на месте возьмите и установите на стойку.


Особенности:

• Применимо в терминальной и стандартной структуре 19 дюймов,

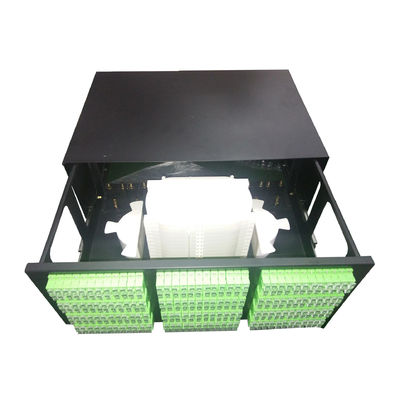

• Металлическая раздвижная конструкция
• крепление в стойку в оптической распределительной раме ODF
• Подходит для адаптеров FC, SC, ST, LC, E2000
• Холоднокатаный стальной лист с электростатическим напылением
• Размер коробки: 430*300*6U

Патч-панель Структура

Включает 3 части: корпус коробки, внутренние компоненты, разъем для оптоволокна защита.

1. Корпус коробки

удобный открывать и устанавливать, имеет высоковольтное заземление устройство для металлический компонентs.

2. Явнутренние компоненты в основном 3 элемента:

A. опора: внутренний корпус конструкции, используемый для внутренней опоры;

B. Лоток для сращивания: для хранения разъема для оптоволокна, защитный элементs и оставшееся волокно,

оставшееся длина оптоволокна≥1,6 м, изгиб радиус≥37,5 мм, также есть примечание для идентификации волокна;

C. фиксирующее устройство: для фиксации оболочки оптического кабеля, усилительный элемент и проводка пигтейла.

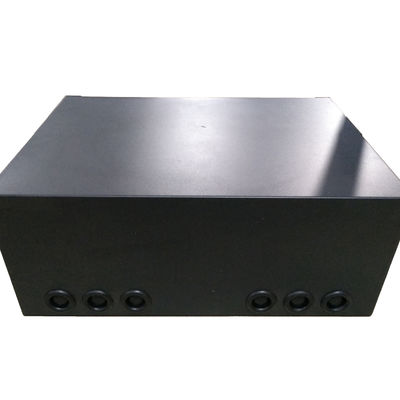

Защита части оптоволоконных разъемов: втулка и кабельный резиновый сальник

Применение:

1. Телекоммуникации
2. CATV
3. LAN и WAN
4. Сеть
5. Широкополосный доступ

Спецификация
