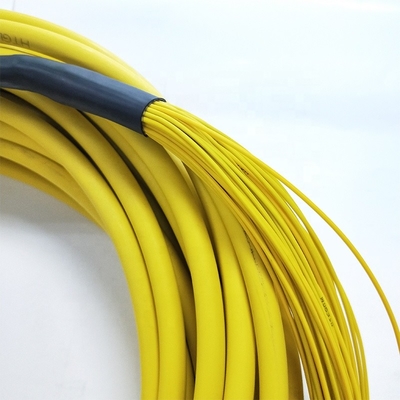

24-жильный LSZH многомодовый оптоволоконный кабель 850 нм 1300 нм
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Outer jacket: | PVC/LSZH/OFNP |
| Fiber quality: | 2 / 4 / 8 / 10 / 12 /24 | Color: | Yelllow/Orange/Aqua/Customized |
| Cable diameter: | 13±0.5 mm for 24core | Package: | Wooden reel ,1km/roll |
| Application: | FTTH / Indoor / Breakout patch cord | Certification: | ISO9001/CE/ROHS |
| High Light: | Многомодовый оптоволоконный кабель 1300 нм,Многомодовый оптоволоконный кабель 850 нм,24-жильный LSZH оптоволоконный кабель |
||
24-жильный кабель LSZH 850 нм 1300 нм многоволоконный оптический кабель
GJFPV Одномодовый многомодовый кабель Breakout RFP с прочностным плотным буфером оптического волокна LSZH
Описание:

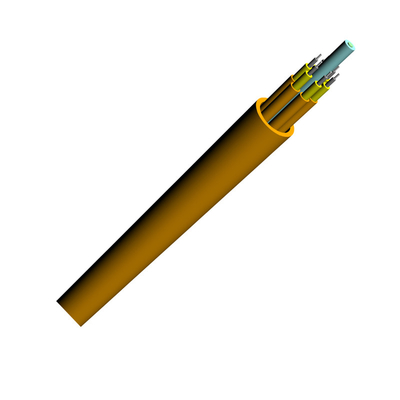

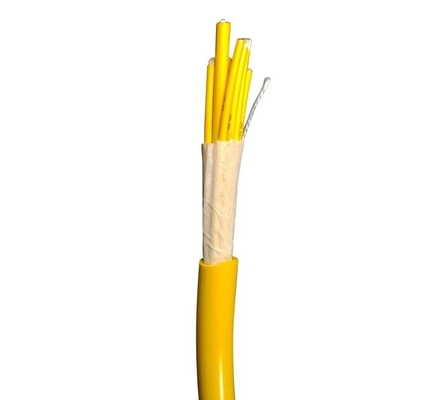

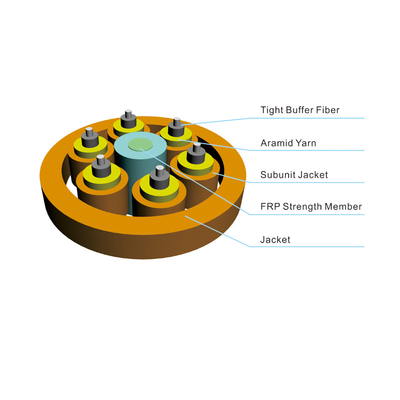

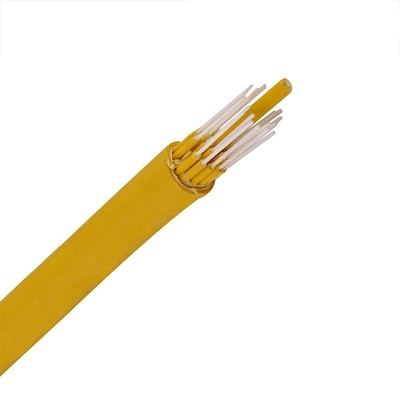

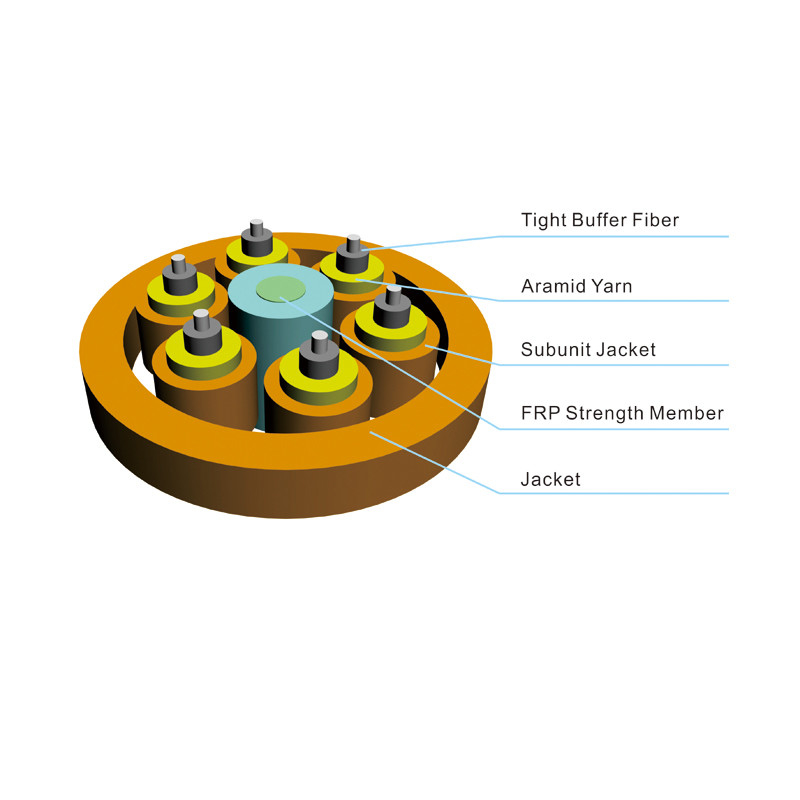

Кабель Break-Out использует одножильный кабель (Φ900µm плотное буферное волокно, арамидная пряжа в качестве силового элемента) в качестве субъединицы. Армированный пластик (FRP) расположен в центре сердечника в качестве неметаллического силового элемента. Субъединицы скручены вокруг сердечника кабеля. Кабель завершается оболочкой из ПВХ или LSZH (низкий дым, без галогенов, огнестойкий).
Особенности:
Волокно с плотным буфером и сухая структура, удобны в установке и обслуживании.
Высокая прочность арамидной пряжи обеспечивает превосходную устойчивость к растяжению;
Более легкий и малый диаметр, огнестойкий, легко разделяется и обладает превосходной мягкостью;
Скрученная неметаллическая структура силового элемента обеспечивает большую прочность на растяжение.
Материал внешней оболочки имеет много преимуществ, таких как антикоррозийность, водостойкость, защита от ультрафиолетового излучения, огнестойкость и безвредность для окружающей среды и т. д.
Применение:
Широко используется в сети доступа FTTH
Телекоммуникационная сеть
Сети CATV
Сети передачи данных
Локальная сеть
Передающее оборудование, голосовые данные
Взаимосвязь между аппаратами

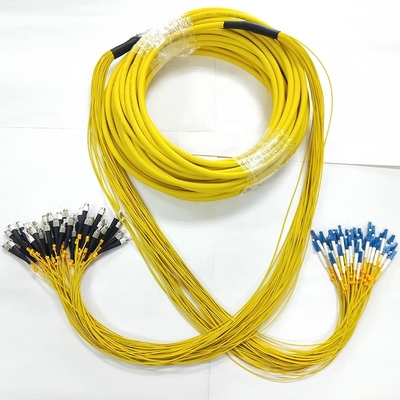

Оптический патч-корд и разъемы
Соединение для пассивных и активных оптических компонентов
Различные решения для внутренней прокладки кабелей. Особенно используется в хороших условиях прокладки.
Тип волокна: одномодовое волокно G.652D, G.657A1 или G.657A2 и многомодовое волокно OM1, OM2, OM3, OM4.
| Тип волокна | Затухание | Полоса пропускания при переполнении | Эффективная модальная полоса пропускания | Длина линии Ethernet 10 ГБ/с | Минимальный радиус изгиба | |
| Условия | 1310/1550 нм | 850/1300 нм | 850/1300 нм | 850 нм | 850 нм | |
| Единица измерения | дБ/км | дБ/км | МГц.км | МГц.км | м | мм |
| G652D | 0,36/0,22 | 16 | ||||
| G657A1 | 0,36/0,22 | 10 | ||||
| G657A2 | 0,36/0,22 | 7,5 | ||||
| 50/125 | 3,0/1,0 | ≥500/500 | 30 | |||
| 62,2/125 | 3,0/1,0 | ≥200/500 | 30 | |||
| OM3 | 3,0/1,0 | ≥1500/500 | ≥2000 | ≥300 | 30 | |
| OM4 | 3,0/1,0 | ≥3500/500 | ≥4700 | ≥550 | 30 | |
| B1-OM3 | 3,0/1,0 | ≥1500/500 | ≥2000 | ≥300 | 7,5 | |
| B1-OM4 | 3,0/1,0 | ≥3500/500 | ≥4700 | ≥550 | 7,5 | |

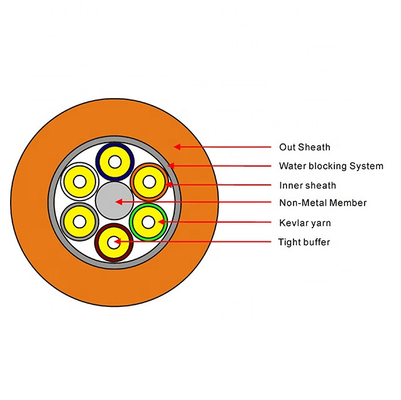

Структура и технические характеристики
| Код кабеля |
Диаметр кабеля (мм) |
Вес кабеля (кг/км) |
(Н/100 мм) |
Сопротивление раздавливанию (Н/100 мм) |
|||
| Оболочка из ПВХ | Оболочка LSZH | Краткосрочный | Долгосрочный | Краткосрочный | Долгосрочный | ||
| 4 | 7,4±0,5 | 50 | 56 | 440 | 130 | 1000 | 300 |
| 6 | 8,4±0,5 | 66 | 74 | 660 | 200 | 1000 | 300 |
| 8 | 9,8±0,5 | 91 | 101 | 660 | 200 | 1000 | 300 |
| 12 | 12,4±0,5 | 140 | 155 | 660 | 200 | 1000 | 300 |
| 18 | 12,4±0,5 | 140 | 155 | 1320 | 400 | 1000 | 300 |
| 24 | 14,4±0,5 | 181 | 201 | 1320 | 400 | 1000 | 300 |
| 36 | 16,4±0,5 | 208 | 255 | 1320 | 400 | 1000 | 300 |
| 48 | 19±0,5 | 280 | 344 | 1320 | 400 | 1000 | 300 |
Примечание: этот лист данных может служить только для справки, но не является дополнением к контракту. Пожалуйста, свяжитесь с нашими продавцами для получения
дополнительной информации.
-
