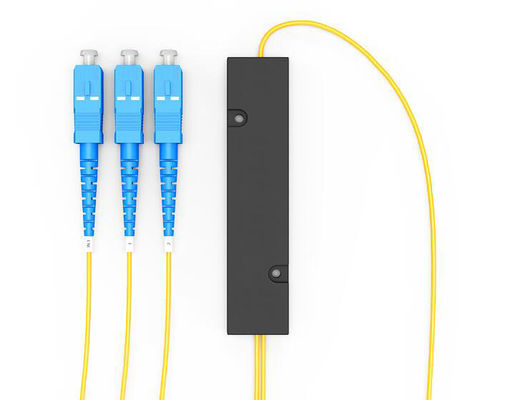

1260нм 2,0 мм SC UPC 1x2 PLC волоконно-оптический разветвитель
| Channel: | 1X2 | Connector: | SC/UPC |
| Package way: | ABS | Operating Wavelength: | 1260～1650(nm) |
| Cable diamter: | 3.0/2.0mm | ||
| High Light: | Разделитель волоконного оптического управления с ПЛК 1х2,Разделитель ПЛК 1х2 волокон,Sc Upc Fiber Plc Splitter (Расщепитель волокон) |
||
1260nm 2.0mm SC UPC 1x2 PLC Разделятель оптических волокон

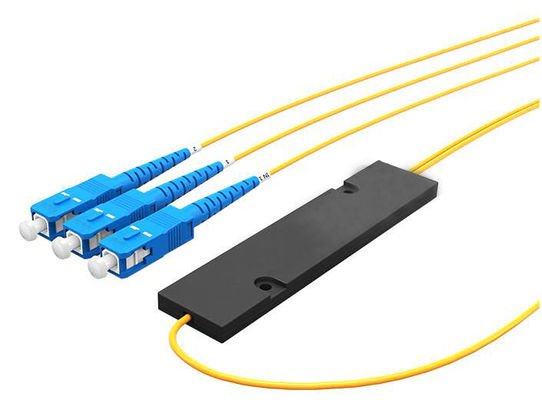

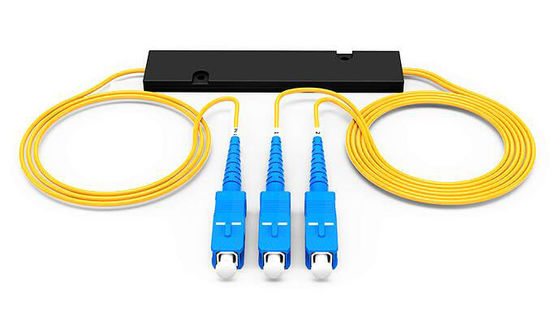

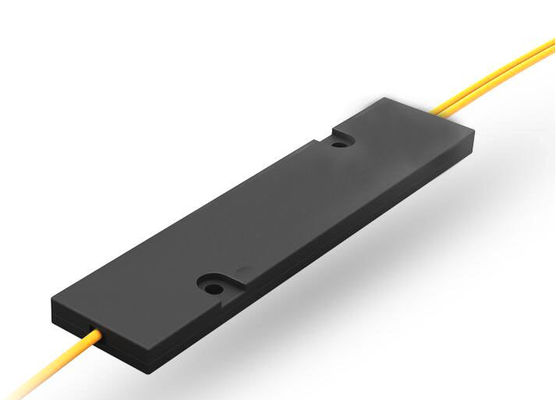

1x2 ПЛС Разделитель оптических волокон с разъемом SC/UPC, пакет ABS
Описание:

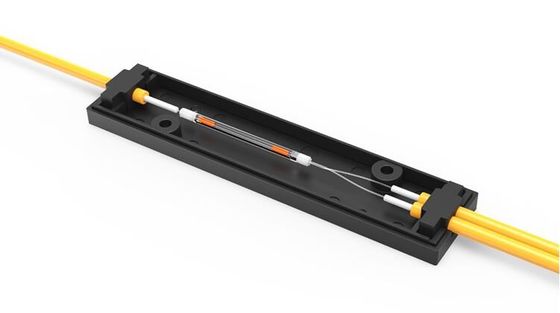

Планарный световой волновой схем (PLC) разделитель является типом оптического устройства управления мощностью, который изготавливается с использованием силиконовой оптической технологии волновода.широкий диапазон длин волн и хорошая однородность между каналамиМы предоставляем целые серии продуктов для разделения 1xN и 2xN, которые предназначены для конкретных приложений.Все продукты соответствуют требованиям GR-1209-CORE и GR-1221-CORE.
Особенности:
■ Низкая потеря вставки
■ Низкий уровень ПДЛ
■ компактный дизайн
■ Хорошая однородность каналов
■ Широкая рабочая длина волны (1260nm-1650nm)
■ Широкая рабочая температура (-40°C - 85°C)
■ Высокая надежность и стабильность
Заявления
■ FTTX системы; ■ PON; ■ CATV связи; ■ Распределение оптического сигнала.
Спецификации
Таблица 1 1×N ПЛК-разделитель
| Параметры | 1х2 | 1х4 | 1х8 | 1х16 | 1х32 | 1×64 | 1×128 |
| Рабочая длина волны (нм) | 1260 ¢ 1650 | ||||||
| Тип волокна | G657A1 или спецификации заказчика | ||||||
| Потеря вставки (dB) ((P/S Grade) | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 17/17.4 | 20./20.4 | 23.8/24.2 |
| Однородность потери (dB) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.0 | 2.5 |
| Потери, зависящие от поляризации ((dB) | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 |
| Потеря возврата (dB) (показатель P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| Директивность (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| Потеря, зависящая от длины волны (dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
| Температурная устойчивость (-40 ≈ 85 °C) ((dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| Рабочая температура (°C) | -40 ¢85 | ||||||
| Температура хранения (°C) | -40 ¢85 | ||||||
| Размер устройства (мм) | 40х4х4 | 40х4х4 | 40х4х4 | 50х4х4 | 50х7х4 | 60х12х4 | Никаких |
| Размер модуля (мм) | 100х80х10 | 100х80х10 | 100х80х10 | 120х80х18 | 140х115х18 | 140х115х18 | 140х115х18 |
| Размер мини-модуля (мм) | 50х7х4 | 50х7х4 | 50х7х4 | 60х12х4 | 80х20х6 | 100х40х6 | Никаких |
Таблица 2 2×N ПЛК-разделитель
| Параметры | 2х2 | 2х4 | 2х8 | 2х16 | 2х32 | 2×64 | 2×128 |
| Рабочая длина волны (нм) | 1260 ¢ 1650 | ||||||
| Тип волокна | G657A1 или спецификации заказчика | ||||||
| Потеря вставки (dB) ((P/S Grade) | 4.0 | 7.6 | 11.0 | 14.4 | 17.5 | 21.0 | 24.5 |
| Однородность потери (dB) | 0.6 | 1.0 | 1.2 | 1.5 | 1.8 | 2.2 | 2.5 |
| Потери, зависящие от поляризации ((dB) | 0.2 | 0.2 | 0.3 | 0.3 | 0.35 | 0.4 | 0.4 |
| Потеря возврата (dB) (показатель P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| Директивность (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| Потеря, зависящая от длины волны (dB) | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Температурная устойчивость (-40 ≈ 85 °C) ((dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| Рабочая температура (°C) | -40 ¢85 | ||||||
| Температура хранения (°C) | -40 ¢85 | ||||||
| Размер устройства (мм) | 40х4х4 | 50х4х4 | 50х4х4 | 50х7х4 | 60х7х4 | Никаких | Никаких |
| Размер модуля (мм) | 100х80х10 | 100х80х10 | 100х80х10 | 120х80х18 | 140х115х18 | 140х115х18 | 140х115х18 |
| Размер мини-модуля (мм) | 60х7х4 | 60х7х4 | 60х7х4 | 60х12х4 | 80х20х6 | Никаких | Никаких |
Примечания:
1Указанные без разъемов.
2Добавьте дополнительную потерю 0,15 дБ на соединитель.
