Оптический волоконный PLC сплиттер фильтр 1310 нм WDM CWDM DWDM
| Model No.: | Optical FWDM Splitter | Input/Output connector: | FC, SC, LC optional |
| Channel Wavelength: | 1310nm/1490nm/1550 nm | Coupling ratio(%): | 1-99 |
| Storage Temperature: | -40℃~+85℃ | Use: | FTTX |
| High Light: | 1310 нм WDM CWDM DWDM,PLC сплиттер фильтр WDM,Оптическое волокно CWDM DWDM |
||
Оптический волоконный PLC сплиттер фильтр 1310 нм WDM CWDM DWDM

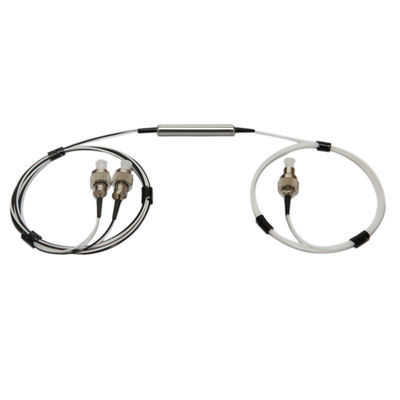

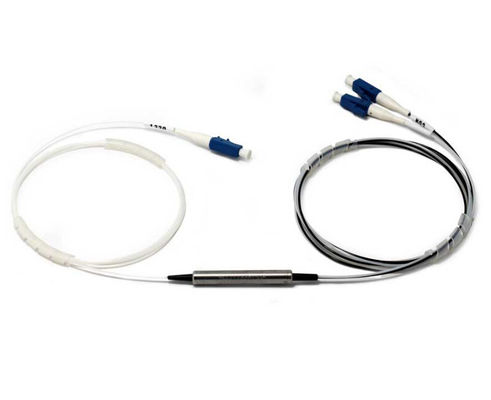

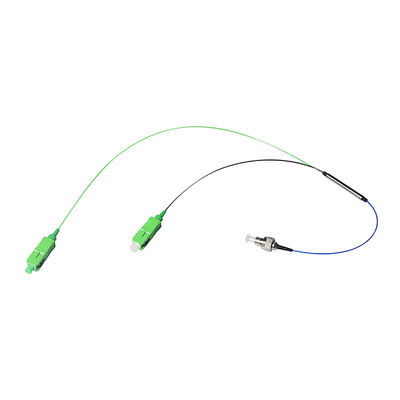

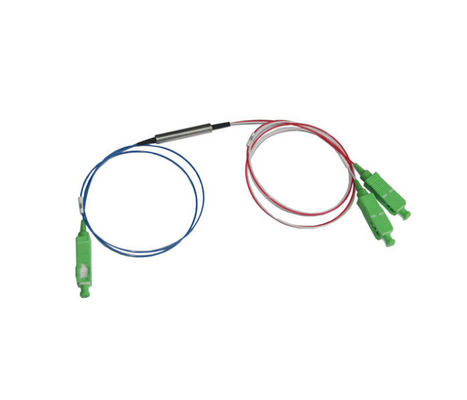

Мини FWDM 1 вход 2 выхода оптический волоконный PLC сплиттер фильтр WDM для 1310 1490 1550 нм
Применения
Мониторинг системы
Передатчики и волокно
Волоконно-оптический усилитель
Система CATV
Система FTTH
Особенности и преимущества:
Широкий диапазон длин волн
Низкие вносимые потери
Высокая изоляция каналов
Высокая стабильность и надежность
Спецификация
|
Параметры
|
Единица измерения
|
Спецификации
|
||||
|
1
|
Диапазон рабочих длин волн
|
нм
|
1260 ~ 1620
|
1520 ~ 1570
|
||
|
2
|
Разнос каналов
|
---
|
20 нм
|
100 ГГц
|
||
|
3
|
Полоса пропускания канала (@ ширина полосы -0,5 дБ)
|
нм
|
IUT ± 6,5
|
UT ± 0,125
|
||
|
4
|
Количество каналов
|
---
|
C4CH
|
C8CH
|
C4CH
|
C8CH
|
|
5
|
Макс. пульсация полосы пропускания
|
дБ
|
<0,35
|
<0,4
|
||
|
6
|
Макс. вносимые потери канала
|
дБ
|
≤1,8
|
≤3,0
|
≤2,0
|
≤3,2
|
|
7
|
Мин. изоляция смежных каналов
|
дБ
|
>30
|
>25
|
||
|
8
|
Мин. изоляция несмежных каналов
|
дБ
|
>45
|
>35
|
||
|
9
|
Мин. изоляция сквозного канала
|
|
>13
|
>12
|
||
|
10
|
Мин. обратные потери
|
дБ
|
≥45
|
|||
|
11
|
Макс. PDL
|
дБ
|
<0,1
|
<0,1
|
<0,20
|
<0,30
|
|
12
|
Температурная чувствительность вносимых потерь
|
дБ/℃
|
<0,005
|
|||
|
13
|
Температурный сдвиг длины волны
|
нм/℃
|
<0,002
|
|||
|
14
|
Макс. допустимая мощность
|
мВт
|
300
|
|||
|
15
|
Направленность
|
дБ
|
≥50
|
|||
|
16
|
Диапазон рабочих температур
|
℃
|
-40 to +80
|
|||
|
17
|
Диапазон температур хранения
|
℃
|
-40 to +85
|
|||
|
18
|
Оболочка волокна и длина волокна
|
см
|
На заказ
|
|||
|
19
|
Размеры упаковки – 1
|
мм
|
100 * 80 * 10 или На заказ
|
|||
|
20
|
Размеры упаковки – 2
|
мм
|
Совместимость с LGX
|
|||
|
21
|
Размеры упаковки – 3
|
мм
|
19” 1U для монтажа в стойку
|
|||
|
22
|
Тип разъема
|
--
|
SC/LC/FC или На заказ
|
|||
|
23
|
Тип волокна и цвет оболочки
|
|
G.652D / G.657 A1 (или На заказ)
|
|||
-
