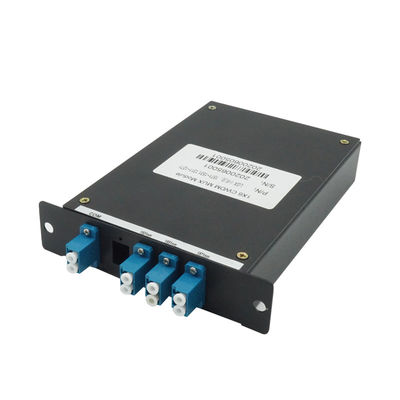

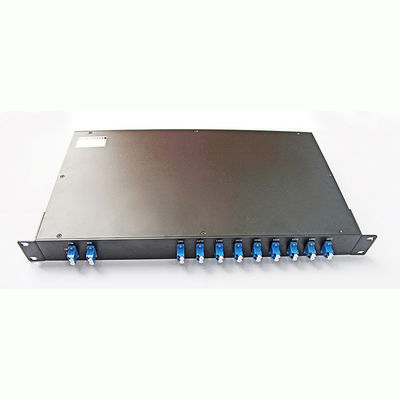

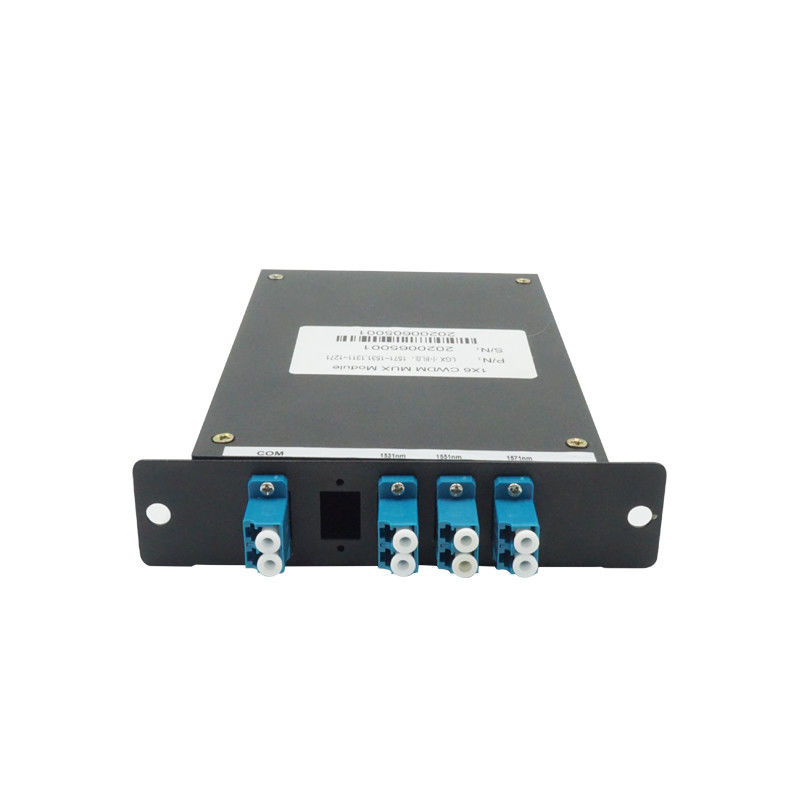

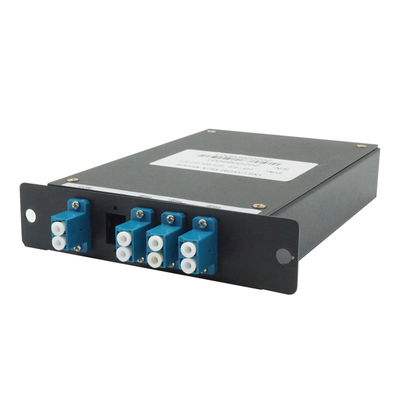

Симплексный LC мультиплексор Mux 1X6 WDM CWDM DWDM модуль
| Model No.: | 1*6 CWDM | Wavelength: | 1270~1610nm |
| Material: | LGX Box | Type: | Mux or Demux |
| Polarization dependent loss: | ent loss: ≤0.2dB | Connector: | Simplex LC |
| Warranty: | 1 Year | Channel Uniformity: | : ≤0.6dB |
| High Light: | 1X6 WDM CWDM DWDM,1X6 CWDM,Мультиплексор Mux CWDM модуль |
||
Simplex LC Multiplexer Mux 1X6 WDM CWDM DWDM Module
1X6 CWDM multiplexer mux demux CWDM module fiber optic telecom equipment
Описание
1. Мультиплексор грубого спектрального уплотнения (CWDM Mux/Demux) использует технологию тонкопленочного покрытия и запатентованную конструкцию микрооптической упаковки без флюсового металлического соединения.
2. Он обеспечивает низкие вносимые потери, высокую изоляцию каналов, широкую полосу пропускания, низкую температурную чувствительность и оптический путь без эпоксидной смолы
Особенности
1. Оптический модуль CWDM использует технологию CWDM, которая может объединять оптические сигналы разных
длин волн через внешний WDM, потому что он передает через одно оптическое волокно, тем самым экономя ресурсы оптического волокна.
2. В то же время приемнику необходимо использовать WDM для разложения сложного оптического сигнала.
3. Кроме того, оптические модули CWDM можно подключать к портам SFP коммутатора или маршрутизатора.
Применения
Оптические модули CWDM широко используются в кампусах, центрах обработки данных, FTTH, волоконно-оптических каналах 1G и 2G, гигабитном Ethernet в MAN, системах безопасности и
защиты и других областях.
Спецификация:
|
Параметр
|
4 канала
|
8 каналов
|
16 каналов
|
18 каналов
|
|||||
|
Mux
|
Demux
|
Mux
|
Demux
|
Mux
|
Demux
|
Mux
|
Demux
|
||
|
Длина волны канала (нм)
|
1270~1610/1271~1611
|
||||||||
|
Точность центральной длины волны (нм)
|
±0.5
|
||||||||
|
Шаг каналов (нм)
|
20
|
||||||||
|
Полоса пропускания канала (@-0,5 дБ ширина полосы (нм)
|
+/-7.5/+/-6.5
|
||||||||
|
Вносимые потери (дБ)
|
≤1.5
|
≤2.5
|
≤3.5
|
≤3.5
|
|||||
|
Равномерность каналов (дБ)
|
≤0.6
|
≤1.0
|
≤1.5
|
≤1.5
|
|||||
|
Пульсация канала (дБ)
|
0.3
|
||||||||
|
Изоляция (дБ)
|
Смежные
|
>30
|
|||||||
|
Несмежные
|
>40
|
||||||||
|
Вносимые потери (дБ)
|
Выражение с фильтром
|
>30
|
|||||||
|
Выражение без фильтра
|
>12
|
||||||||
|
Температурная чувствительность вносимых потерь (дБ/℃)
|
<0.005
|
||||||||
|
Температурный сдвиг длины волны (нм/℃)
|
<0.002
|
||||||||
|
Поляризационно-зависимые потери (дБ)
|
<0.1
|
||||||||
|
Дисперсия поляризационного режима (пс)
|
<0.1
|
||||||||
|
Направленность (дБ)
|
＞50
|
||||||||
|
Обратные потери (дБ)
|
＞45
|
||||||||
|
Максимальная обрабатываемая мощность (мВт)
|
300
|
||||||||
|
Рабочая температура (℃)
|
-40~+85
|
||||||||
|
Температура хранения (℃)
|
-40~+85
|
||||||||
|
Размер упаковки (мм) (коробка LGX)
|
L155.5xW102(129)xH29
|
||||||||
-
