| Model No.: | CWDM/DWDM OADM, 4, 8,16CH | Wavelength:: | 1270~1610nm |
|---|---|---|---|
| Material:: | ABS Box or LGX Box or 1U(2U)Rackmount | Type:: | Mux or Demux |
| Polarization dependent loss:: | ent loss: ≤0.2dB | Size:: | 1U 19 inch |
| Выделить: | Мультиплексор WDM CWDM DWDM,Демультиплексор WDM CWDM DWDM,Мультиплексор WDM CWDM DWDM |
||

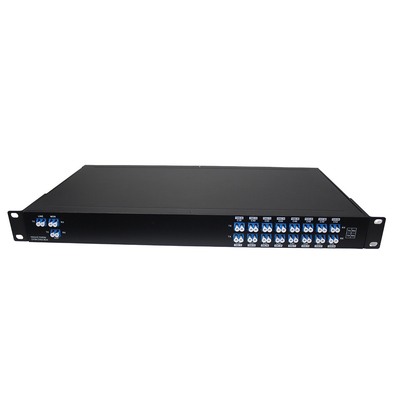

4 8 16 18 канал WDM CWDM DWDM Mux Demux Модуль, 1U Rack Mount CWDM Multiplexer FWDM Разделяющее устройство
CY COM грубый мультиплексор разделения длины волны (CWDM Mux/Demux) использует технологию тонкого пленочного покрытия и запатентованную конструкцию нетекстовой металлической микрооптической упаковки.Он обеспечивает низкую потерю вставки, высокая изоляция канала, широкая пропускная полоса, низкая температурная чувствительность и оптический путь без эпоксида.
Особенности
1. Низкая потеря вставки
2Широкая полоса пропускания
3Высокая канальная изоляция.
4Высокая стабильность и надежность
Заявления
Сеть WDM
Система добавления/вывода
CATV фиброоптическая система
Метро/сеть доступа
Усилители оптических волокон
Спецификация:
| Параметр | 1,2,4,8 канал | ||||||||
| Мукс | Демукс | ||||||||
| Длина волны канала ((nm) | 1270 ~ 1610 гг. | ||||||||
| Расстояние между каналами (нм) | 20 | ||||||||
| Пропускная полоса каналов для каналов cwdm (нм) | ±6.5 | ||||||||
| Потеря вставки ((dB) | ≤ 1.6 | ||||||||
| Мукс/Демукс пара Уникальность потери вставки ((dB) | ≤ 2.0 | ||||||||
| Канал Ripple ((dB) | 0.3 | ||||||||
| Изоляция ((dB) | Соседний | > 30 | |||||||
| Не соседствующие | > 40 | ||||||||
| Снижение температурной чувствительности ((dB/°C) | <0.005 | ||||||||
| Изменение температуры длины волны ((nm/°C) | <0.002 | ||||||||
| Потери, зависящие от поляризации ((dB) | <0.1 | ||||||||
| Режим поляризации Дисперсия ((PS) | <0.1 | ||||||||
| Директивность (dB) | > 50 | ||||||||
| Убытки от возврата ((dB) | >45 | ||||||||
| Максимальная работающая мощность ((mW) | 500 | ||||||||
| Рабочая температура ((°C) | -5~+75 | ||||||||
| Температура хранения (°C) | -40 ~ 85 | ||||||||
| Размер упаковки ((мм) | 19 1U стойка | ||||||||
| Выше спецификации для устройства без разъема | |||||||||
Информация о заказе:
| Конфигурации на |
Канал No. | Канал | Сосновый хвост Тип |
Волокна длина |
Размеры ((мм) | |||
| M=Mux D=Demux |
01=1 канал 04=4 канал 08=8 канал 16=16 канал N=N канал ...... |
27=1270 нм 47=1470 нм 49=1490 нм ...... 61=1610 нм СС=специальный... |
0=250um 1=900um 2=2,0 мм 3=3,0 мм |
1=1m 2=1,5 м 3=прочие |
1= L100 x W80 x H10 2=L140xW100xH15 3=19 1U Rack |
|||
2 канала OADM 1U двойного волокна
λ1 = 1470, λ2 = 1490
