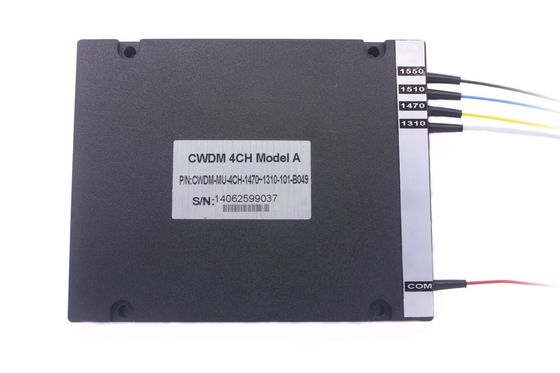

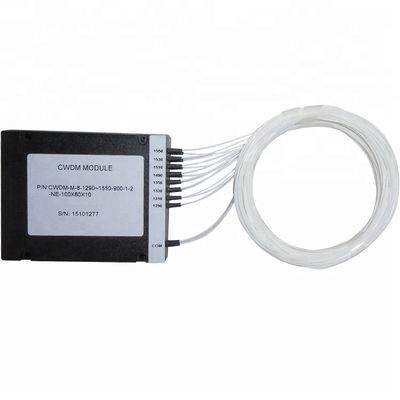

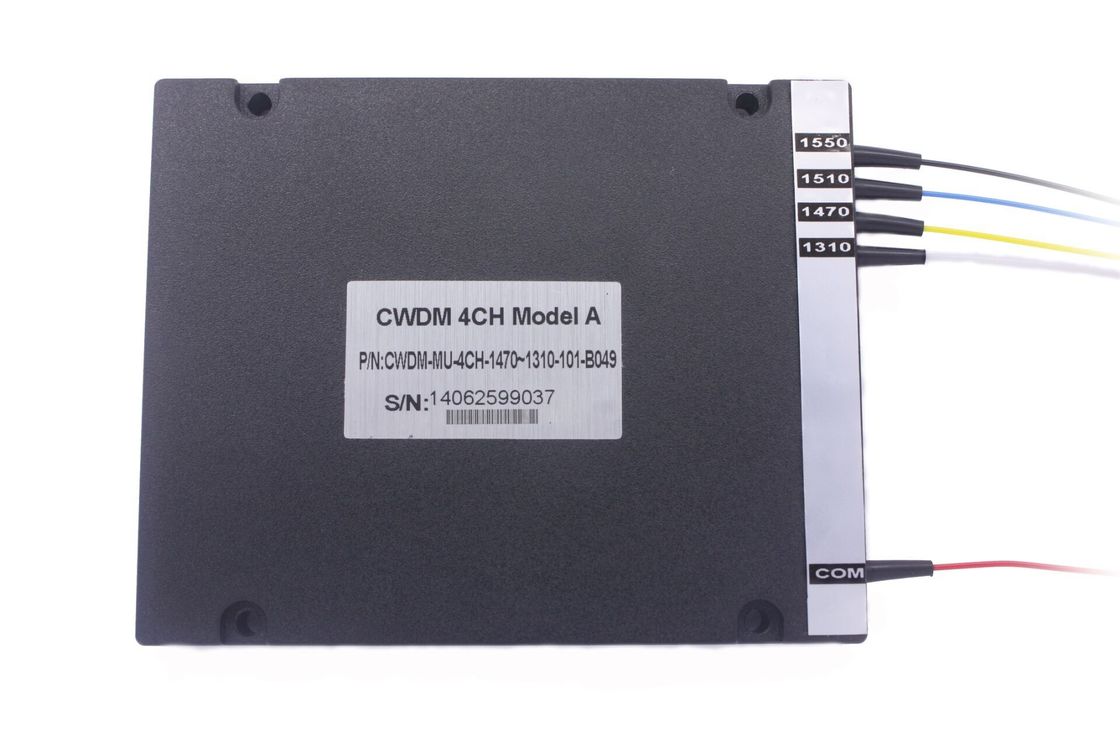

Низкая потеря вставки 16-канальный FC SC LC CWDM DWDM модуль
| Model No.: | CWDM DWDM | Product Name: | Optical CWDM Mux/Demux Module |
| Wavelength: | 1270~1610nm | Connector: | FC SC LC |
| Case: | ABS LGX Box | Application: | FTTx Solutions |
| Channel Number: | (2~18channel optional) | Pigtail Length: | 1Meter |
| High Light: | Модуль CWDM DWDM,SC LC CWDM DWDM,FC CWDM DWDM |
||
Малозатратный модуль CWDM DWDM с 16 каналами FC SC LC
4,8,16,18-канальный модуль CWDM, оптоволоконный коммуникатор explay WDM
Описание
Мультиплексор с грубым разделением по длине волны (CWDM) использует технологию тонкого покрытия и запатентованную конструкцию микрооптической упаковки без флюсовой металлической связи. Он обеспечивает малые вносимые потери, высокую изоляцию каналов, широкую полосу пропускания, низкую температурную чувствительность и оптический путь без эпоксидной смолы. Наши продукты CWDM Mux Demux обеспечивают мультиплексирование до 18 каналов по одному волокну.
Из-за низких вносимых потерь, необходимых в сетях WDM, мы также можем добавить “Skip Component” в модуль CWDM Mux/Demux для уменьшения IL в качестве опции. Стандартные типы корпусов CWDM Mux/Demux включают: корпус ABS, корпус LGX и 19” 1U для монтажа в стойку.
Применения
Система CWDM
Сети PON
Каналы CATV
Особенности и преимущества:
Высокая изоляция
Компактный дизайн
Малые вносимые потери, низкий PDL
Высокая надежность и стабильность
Хорошая однородность канала к каналу
Спецификация:
| Параметр | Значение | |||||
| Количество каналов | 2 | 4 | 8 | 16 | 18 | |
| Центральная длина волны (нм) | Сетка ITU-T | |||||
| Ширина полосы пропускания (@0,5 дБ полосы пропускания) (нм) | ITU-T ±6,5 | |||||
| Полоса пропускания канала (нм) | 20 | |||||
| I.L (дБ) | Тип. | 1.2 | 1.6 | 2.2 | 3.2 | 3.8 |
| МАКС. | 1.4 | 1.8 | 2.8 | 5.0 | 5.6 | |
| Пульсация (дБ) | ≤0.3 | |||||
| PDL (дБ) | ≤0.10 | ≤0.15 | ≤0.20 | ≤0.25 | ≤0.30 | |
| Изоляция (дБ) | Смежный канал | ≥30 | ||||
| Несмежный канал | ≥45 | |||||
| Направленность (дБ) | ≥50 | |||||
| R.L (дБ) | ≥45 | |||||
| Рабочая температура (℃) | -5~+75 | |||||
| Температура хранения (℃) | -40~85 | |||||
| Примечание: 1. Все приведенные выше данные не включают разъемы 2. Для получения более подробной информации, пожалуйста, свяжитесь с нашими продавцами |
||||||
-
