Миниатюрное устройство FWDM 3 порта фильтр 250 мкм WDM CWDM DWDM
| Model No.: | FWDM | Fiber Type: | 250um Bare fiber or 900um loose tube 2.0/3.0mm |
| Operation Wavelength: | 1310nm 1490nm 1550nm | Channel Spacing: | 20nm |
| Case: | steel tube, small factor | Isolation Adjacent: | >30dB |
| Return Loss: | >45dB | Insertion loss: | pass<0.6dB, reflection<0.4dB |
| High Light: | 250 мкм WDM CWDM DWDM,3 порта WDM CWDM DWDM,Миниатюрное устройство FWDM |
||
Миниатюрное устройство FWDM, 3 порта, фильтр 250 мкм WDM CWDM DWDM

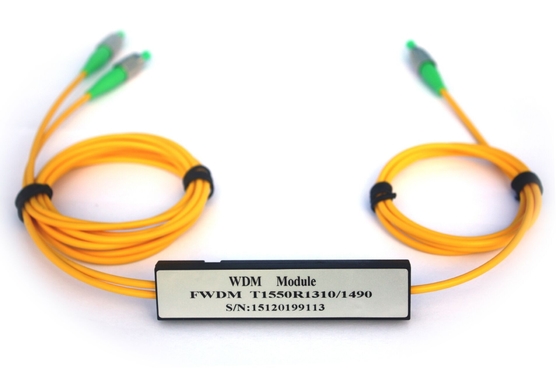

Миниатюрное устройство FWDM, 3 порта, фильтр WDM для 1310 1490 1550

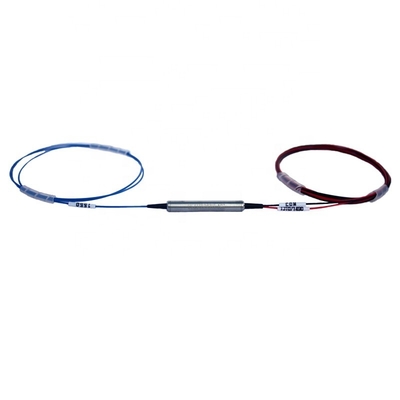

Миниатюрное устройство FWDM CY COM в стальной трубке - это 3-портовый фильтр WDM для 1310 1490 / 1550 нм.
Устройства WDM CY COM 1310/1490/1550, основанные на технологии тонкопленочных фильтров, разработаны для удовлетворения конкретных требований рынка FTTP. Прочное покрытие и возможности пассивной упаковки устройств характеризуют эти WDM отличной оптической производительностью, хорошей надежностью и ультракомпактным размером. Существуют два стандартных типа (Общий тип, Широкополосный тип) для удовлетворения различных потребностей клиентов. Также доступны любые другие индивидуальные проекты по запросу.
534=1550пропускает/1310&1490 отражает
345= 1310&1490пропускает/1550 отражает
435=1490пропускает/1310&1550 отражает
Особенности:
- 1550 нм пропускает, 1490 нм пропускает, 1310 нм и 1490 нм пропускают
- Стальная трубка, стеклянная трубка
- Соответствует Telecordia GR-1209-COR-2001
Соответствует Telecordia GR-1221-CORE-1999
Соответствует ITU-T G3694.2 - 100% тест OSA (Тест оптического спектра)
- Низкие сквозные вносимые потери
Широкая полоса пропускания
Высокая изоляция каналов
Высокая стабильность и надежность
| Модули CWDM_Размеры корпуса | ||||
|
Волокно одна сторона |
2CH-8CH | 100x80x10 мм | 50x50x6.2 мм | 22x14x6.5 мм |
| 9CH-18CH | 140x100x15 мм | 50x50x6.2 мм | 28x23x6.5 мм | |
|
Волокно две стороны |
2CH-8CH | 45x25x6 мм | ||
| 9CH-18CH | 55x45x6 мм | |||
| Параметр | Мультиплексор | Демльтиплексор |
| Рабочая центральная длина волны | 1270 нм – 1610 нм | |
| Точность центральной длины волны | ±0.5 нм | |
| Шаг каналов | 20 нм | |
| Полоса пропускания при -0.5 дБ | Минимум 13 нм | |
| Вносимые потери (дБ) | пропускает<0.6 дБ, отражение<0.4 дБ | |
| Равномерность каналов | Максимум 1 дБ | |
| Пульсация канала | Максимум 0.3 дБ | |
| Изоляция соседних каналов | Н/Д | Минимум 30 дБ |
| Изоляция не соседних каналов | Н/Д | Минимум 40 дБ |
| Температурная чувствительность вносимых потерь | Максимум 0.003 дБ/ºC | |
| Температурный сдвиг длины волны | Максимум 0.002 нм/ºC | |
| Поляризационные температурные потери | Максимум 0.1 дБ | |
| Дисперсия поляризационного мода | Максимум 0.1 пс | |
| Направленность | Минимум 50 дБ | |
| Обратные потери | Минимум 45 дБ | |
| Обработка мощности | 500 мВт | |
| Диапазон рабочих температур | -5 to 76ºC | |
| Диапазон температур хранения | -40 to 85ºC | |
-
