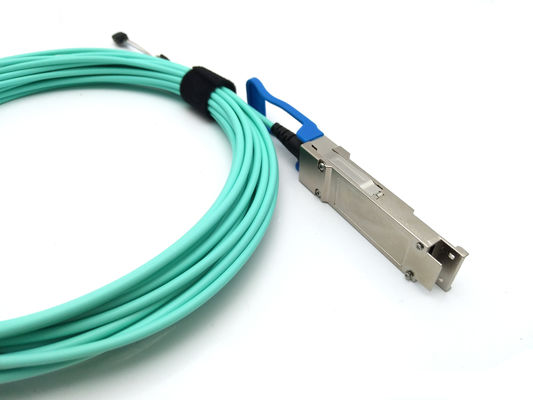

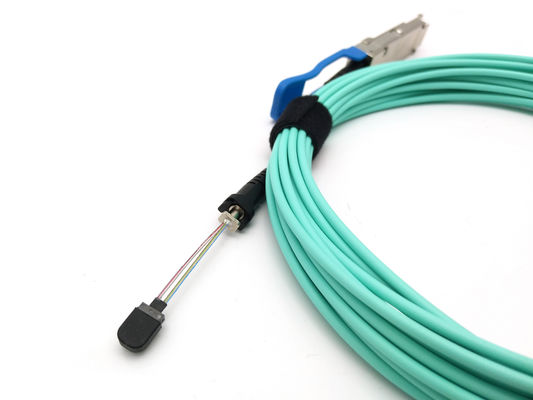

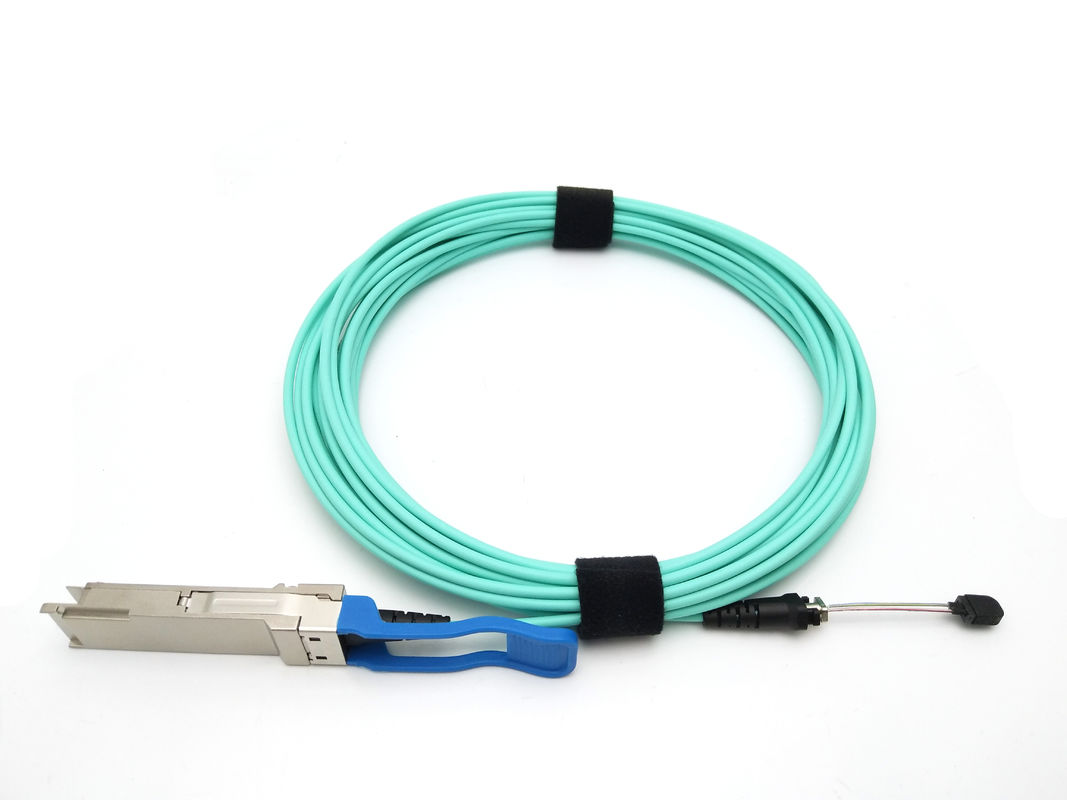

12.3 ГГц OM3 QSFP+ к QSFP+ AOC активный оптический кабель
| Cable length: | 0.5M/1~7M/Customized | Cable color: | Aqua /Orange /Yellow/Black/Customized |
| Data Rate: | 4*10G bits/s | Wavelength:: | 850nm |
| Fiber Type:: | 50/125 OM3 MM | Operating temperature:: | 0℃ to 70℃ |
| Transmission Distance:: | ≤100M | Application: | Data Center |
| High Light: | QSFP+ AOC активный оптический кабель,12.3 ГГц OM3 AOC,QSFP+ к QSFP+ AOC |
||
12.3 ГГц OM3 QSFP+ - QSFP+ AOC Активный оптический кабель
AOC QSFP+ - QSFP+ OM3 Кабель 40G QSFP+ Активный оптический кабель
Описание продукта
Активные оптические кабели QSFP+ (AOC) - это активные оптические кабели интерфейса QSFP+. Модуль имеет устройство фотоэлектрического преобразования внутри для преобразования электрических сигналов в оптические и передачи на расстояния до 100 метров. Продукты имеют четыре канала, каждый канал имеет скорость передачи до 10 Гбит/с, общая скорость 40 Гбит/с. Низкое энергопотребление, низкая частота ошибок, простота управления, высокая производительность широко используются в коротких высокоскоростных соединениях, таких как 10 Gigabit Ethernet, 10 Gigabit коммутаторы, 10 Gigabit серверы, суперкомпьютеры, облачные вычисления и сети облачного хранения.
Особенности
• Скорость передачи данных до 10,3 Гбит/с на канал
• Соответствует стандарту QSFP+ MSA и SFF-8436
• Электрический интерфейс с возможностью горячей замены
• Дифференциальный высокоскоростной интерфейс передачи данных с AC-связью
• Многомодовый оптоволоконный кабель длиной до 100 м
• 4-канальный массив VCSEL 850 нм
• 4-канальный массив PIN фотодетекторов
• Поддерживает функциональность серийного ID через EEPROM
• Интерфейс управления и цифровая диагностика
• Низкое энергопотребление
• Напряжение питания 3,3 В
• Рабочая температура корпуса от 0°C до +70°C
• Соответствует RoHS
Применение
• 10 Гбит/с ~ 40 Гбит/с Ethernet
• Индустрия хранения данных и связи
• Серверы и устройства хранения данных
• Коммутаторы / маршрутизаторы / HBA и т. д.
• Центры обработки данных и внутристоечные соединения
Оптические характеристики
Следующие оптические характеристики определены в рекомендуемой рабочей среде, если не указано иное.Единица измерения
| Значения | Рабочий диапазон | |
| м | 10K | Передатчик |
| Центральная длина волны (диапазон) | ||
| нм | 1260-1355 | Коэффициент подавления боковой моды (мин) |
| дБ | 2.2 | Излучаемая мощность |
| – максимум | ||
| дБм | 1.5 | – минимум |
| дБм | 1.5 | - OMA |
| дБм | 1.5 | - OMA-TDP (мин) |
| дБм | 1.5 | Штраф за передатчик и дисперсию |
| дБ | 2.2 | Средняя мощность излучения выключенного передатчика (макс) |
| дБм | 1.5 | Коэффициент погашения (мин) |
| дБ | 2.2 | RIN12 OMA (макс) |
| дБ/Гц | -128 | Допуск на оптические потери на отражение (мин) |
| дБ | 2.2 | Приемник |
| Центральная длина волны (диапазон) | ||
| нм | 1260-1355 | Перегрузка приемника (макс) по средней мощности1 |
| дБм | 1.5 | Чувствительность приемника (мин) по средней мощности1 |
| дБм | 1.5 | Чувствительность приемника (макс) в OMA (сноска 2) |
| дБм | 1.5 | Отражательная способность приемника (макс) |
| дБ | 2.2 | Чувствительность приемника при нагрузке (макс) в OMA2 |
| дБм | 1.5 | Штраф за вертикальное закрытие глаза (мин)3 |
| дБ | 2.2 | Джиттер глаза при нагрузке (мин)2 |
| UIp-p | 0.7 | Верхняя частота среза электрического приемника 3 дБ (макс) |
| ГГц | 12.3 | Мощность приемника (повреждение, макс) |
| дБм | 1.5 | |
-
