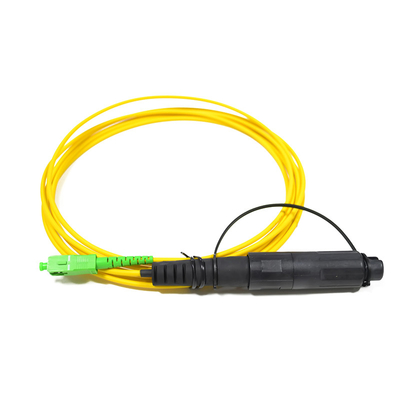

Соединительный кабель G657A1 H SC APC 4.6 мм SM для оптоволоконного патч-корда
| Product name: | Fiber patch cord | Cable color: | Yellow or customized |
| length: | 1m,2m,3m 100m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC/APC | Model: | Single Model |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,G657A,G657B3 |
| High Light: | Оптоволоконные патч-корды 4.6 мм SM,Оптоволоконные патч-корды G657A1,Оптический патч-корд G657A1 |
||
Соединительные шнуры G657A1 H Connector SC APC 4.6mm SM Fiber Optic
Уличный водонепроницаемый тактический кабель IP68
Характеристики
* Высокая производительность по IL и RL
* Разъемы и сборки с 4, 8, 12 и 24 волокнами
* Разработан для малопотерьных и стандартных потерь SM и MM приложений
* Экономичное решение для массовой заделки волокон
* Подходит для применения MPO/MTP
* Соответствует директиве 200/95/EC (RoHS)
* Разъем MPO соответствует IEC-61754-7
Применение
- Наружное воздушное применение
- Используется в проектах FTTH
- Высокоскоростные оптические трассы в зданиях
- Высокопроизводительная работа оптической сети
Оптические характеристики:
|
Количество кабелей
|
12
|
24
|
||
|
Модель волокна
|
G.657A1
|
|||
|
Силовой элемент
|
Материал
|
Арамидная пряжа
|
||
|
Плотный буфер
|
Материал
|
ПВХ
|
||
|
Диаметр (±0.06) мм
|
0.90
|
|||
|
Толщина (±0.03) мм
|
0.30
|
|||
|
Внешняя оболочка
|
Материал
|
ТПУ
|
||
|
Цвет
|
Черный
|
|||
|
Толщина (±0.1) мм
|
0.8
|
1.2
|
||
|
Диаметр кабеля (±0.2) мм
|
6.2
|
8.5
|
||
|
Вес кабеля (±5) кг/км
|
35
|
68
|
||
|
Мин. радиус изгиба
|
Без натяжения
|
10.0×Кабель-φ
|
||
|
При максимальном натяжении
|
20.0×Кабель-φ
|
|||
|
Диапазон температур
(℃) |
Установка
|
-20~+60
|
||
|
Транспортировка и хранение
|
-40~+70
|
|||
|
Эксплуатация
|
-40~+70
|
|||
|
Тип разъема
|
Уровень производительности
|
Прочность на вытягивание
|
|||||
|
Стандарт
|
Элит
|
||||||
|
Разъем
|
Режим
|
Торцевая поверхность
|
IL (дБ)
|
RL (дБ)
|
IL (дБ)
|
RL (дБ)
|
(Н)
|
|
LC/SC/FC/ST
|
SM
|
PC
|
≤0.2
|
≥50
|
≤ 0.15
|
≥50
|
≥68N
|
|
UPC
|
≤0.2
|
≥55
|
≤0.15
|
≥55
|
|||
|
APC
|
≤0.2
|
≥60
|
≤0.15
|
≥60
|
|||
|
MM
|
PC
|
≤0.2
|
≥35
|
≤0.15
|
≥35
|
||
|
MPO/MTP
|
SM
|
APC
|
≤0.7
|
≥60
|
≤0.35
|
≥60
|
≥68N
|
|
MM
|
PC
|
≤0.5
|
≥20
|
≤0.35
|
≥20
|
||
|
MIRJ
|
SM
|
PC
|
≤0.5
|
≥50
|
/
|
/
|
≥68N
|
|
MM
|
PC
|
≤0.5
|
≥35
|
/
|
/
|
||
(1) Гарантия источника. Долгосрочные поставщики поддерживают стабильное качество сырья. Все продукты сертифицированы ROHS и соответствуют требованиям экспортного уровня качества.
(2) Проверка качества. 1；Сырье будет поступать на производственную линию только после прохождения проверки IQC,
2；IPQC проверяет производственную линию, чтобы убедиться, что производство соответствует требованиям качества.
3；OQC тестирует производительность продукта и проверяет упаковку, чтобы убедиться, что каждый продукт соответствует требованиям качества клиентов
(3) Оптическое тестирование. Наши продукты соответствуют стандартам IEC и ITU
(4) Не менее 30% выборочного тестирования отделом обеспечения качества после завершения производства продукции.
Изображение продукта
-
