OM3 Многомодовый разветвительный многожильный кабель 0.5M LC оптический волоконный перемычка
| Product name: | Branch Fiber patch cord | Cable color: | blue |
| length: | 0.5m,1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | LC | Model: | Multimode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| High Light: | 0.5M LC оптический волоконный перемычка,OM3 LC оптический волоконный перемычка,OM3 Многомодовый оптический волоконный перемычка |
||
OM3 Многомодовый ветвящийся многожильный 0,5 м оптоволоконный перемычка LC
1. Особенности
1. Высокие обратные потери
2. Низкие вносимые потери
3. Патч-корд прошел RoHS, ISO9001
4. Оболочка LSZH или PVC
5. Оптическое волокно CCTC типа A
Общие патч-корды
2. Применение
1). Коммуникационные комнаты
2). FTTH (Волокно до дома)
3). LAN (Локальная сеть)
4). FOS (волоконно-оптический датчик)
5). Система волоконно-оптической связи
6). Оборудование для подключения и передачи оптоволокна
7). Готовность к обороне
3. Спецификация
| Тип | Стандарт, Мастер |
| Стиль | LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC.MU/APC |
| Волокно |
Одномодовое/Многомодовое 50/125, 62.5/125 (Многомодовое) OM2&OM1 50/125, 10G (Многомодовое) OM3 |
| Кабель |
Simplex, Duplex Φ3.0 мм, Φ2.0 мм, Φ0.9 мм PVC или LSZH |
| Способ полировки | UPC, SPC, APC (8°& 6°) |
| Вносимые потери |
≤ 0,1 дБ (для одномодового Master) ≤ 0,25 дБ (для одномодового Standard) ≤ 0,25 дБ (для многомодового) Протестировано JDS RM 3750 |
|
Обратные потери (Одномодовое) |
UPC ≥ 50 дБ SPC ≥ 55 дБ APC ≥ 60 дБ (тип. 65 дБ) Протестировано JDS RM3750 |
| Повторяемость | ±0,1 дБ |
| Рабочая температура | -400C до 850C |
|
Геометрические требования (Одномодовое) |
Радиус торца наконечника 7 мм ≤ R ≤ 12 мм (для APC) 10 мм ≤ R ≤ 25 мм (для Standard) Смещение вершины ≤ 30 μm (для Master) Смещение вершины ≤ 50 μm (для Standard) Подрез -50 нм ≤ U ≤ 50 нм Протестировано DORC ZX-1 |
4. Спецификации и характеристики
| Тип волокна | Одномодовое (полировка APC) | Многомодовое (полировка PC/Flat) | ||
| Параметр | Стандарт | Низкие потери | Стандарт | Низкие потери |
| Максимальные вносимые потери | <0,70 | <0,35 дБ | <0,70 дБ | <0,35 дБ |
| Обратные потери | >60 дБ | Нет | ||
| Долговечность | 500 соединений | |||
| Рабочая температура | -40C до 80C | |||
| Тестовая длина волны | 1310 нм | 850 нм | ||
5. Список продуктов
| Загрузка | Разъем | Тип волокна | Номер кабеля | Наконечник | Разъем |
|
0,9 мм 2,0 мм 3,0 мм |
LC FC SC ST MU D4 MTRJ MPO DIN
|
9/125 мкм SM 50/125 мкм MM 62,5/125 мкм MM OM3 OM4 |
Simplex Duplex Многоволоконный Лента |
PC APC UPC |
1M 2M 3M4M 5M ......... На заказ |
(1) Гарантия источника. Долгосрочные поставщики поддерживают стабильное качество сырья. Все продукты сертифицированы ROHS и соответствуют требованиям экспортного качества.
(2) Проверка качества. 1；Сырье будет запущено в производственную линию только после прохождения проверки IQC,
2；IPQC проверяет производственную линию, чтобы убедиться, что производство соответствует требованиям качества.
3；OQC тестирует производительность продукта и проверяет упаковку, чтобы убедиться, что каждый продукт соответствует требованиям качества клиентов
(3) Оптический тест. Наша продукция соответствует стандартам IEC и ITU
(4) Не менее 30% выборочных испытаний отделом обеспечения качества после завершения производства продукции.

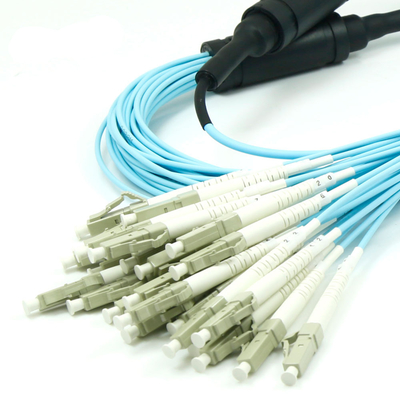

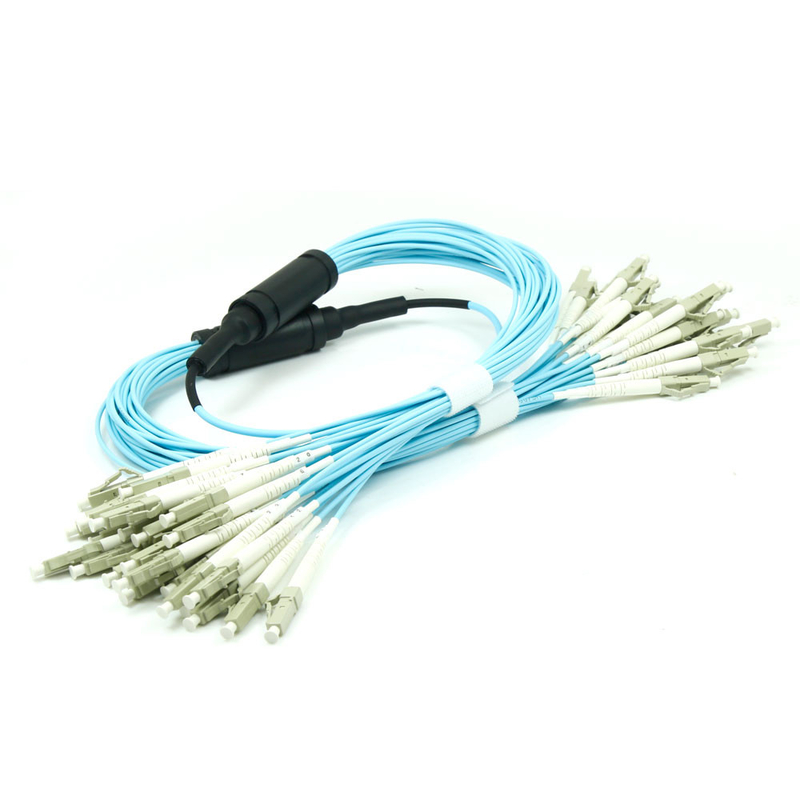

Изображение продукта:
-
