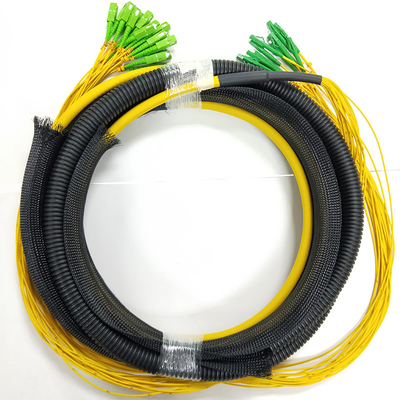

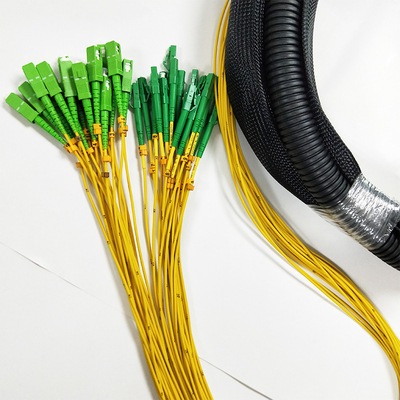

Sc Apc к Sc Apc 18 Ядро 0,9 мм волоконно-оптические патчевые кабели
| Product name: | Branch Fiber patch cord | Cable color: | Yellow |
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC LC | Model: | Single mode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| High Light: | 0.9 мм оптоволоконные патчевые провода,Sc Apc к Sc Apc 0,9 мм шнурки |
||
Оптические патч-корды Sc Apc To Sc Apc 18 Core 0.9mm
1. Характеристика
1. Высокие обратные потери
2. Низкие вносимые потери
3. Патч-корд прошел RoHS, ISO9001
4. Оболочка LZSH или PVC
5. Оптическое волокно CCTC типа A
Общие патч-корды
2. Применение1). Коммутационные комнаты
2). FTTH (Волокно до дома)
3). LAN (Локальная сеть)4). FOS (Волоконно-оптический датчик)5). Система волоконно-оптической связи
6). Оборудование для подключения и передачи оптического волокна7). Готовность к обороне3. Спецификация
ТипСтандартный, МастерСтиль
LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC.MU/APCВолокно
Одномодовое/Многомодовое
50/125, 62.5/125 (Многомодовое) OM2&OM1
50/125, 10G (Многомодовое) OM3
| Кабель | Simplex, Duplex |
| Φ3.0mm, Φ2.0mm, Φ0.9mm | PVC или LSZH |
| Способ полировки |
UPC, SPC, APC (8°& 6°) Вносимые потери ≤ 0.1dB (Для одномодового Master) |
| ≤ 0.25dB (Для одномодового Standard) |
≤ 0.25dB (Для многомодового) Протестировано JDS RM 3750 Обратные потери |
| (Одномодовое) | UPC ≥ 50dB |
| SPC ≥ 55dB |
APC ≥ 60dB (typ.65dB) Протестировано JDS RM3750 Повторяемость ±0.1dB |
|
Рабочая температура -40 |
0 C до 85 0 C |
| Геометрические требования | (Одномодовое) |
| Радиус торцевой поверхности наконечника | 7mm ≤ R ≤ 12mm (Для APC)Смещение вершины ≤ 50 μm (Для Standard)Смещение вершины ≤ 30 μm (Для Master)Смещение вершины ≤ 50 μm (Для Standard)Подрез -50nm ≤ U ≤ 50nm |
|
Протестировано DORC ZX-1 4. Спецификации и характеристики |
Тип волокна Одномодовое (полировка APC) Многомодовое (полировка PC/Flat) Параметр Стандарт Низкие потери Стандарт |
Низкие потериМаксимальные вносимые потери<0.70
| MU | <0.70dB | <0.35dB | ||
| Обратные потери | Долговечность | 500 соединений | Долговечность | 500 соединений |
| Рабочая температура | -40C до 80C | Тестовая длина волны | 1310nm | 850nm |
| 5. Список продуктов | Загрузка | Разъем | ||
| Тип волокна | Номер кабеля | |||
| Наконечник | Разъем | |||
| 0.9mm | 2.0mm | 3.0mm | ||
LCFC
| SC | MPO | MU | D4 | MTRJ | MPO |
|
DIN 9/125um SM 50/125um MM |
62.5/125um MM OM3 OM4 Simplex Duplex Многоволоконный Лента PC APC
|
UPC 1M 2M 3M4M 5M |
......... На заказ Гарантия качества: (1) Гарантия источника. Долгосрочные поставщики поддерживают стабильное качество сырья. Все продукты сертифицированы ROHS и соответствуют требованиям экспортного уровня качества. |
(2) Проверка качества. 1； Сырье будет поступать на производственную линию только после прохождения проверки IQC, 2； IPQC проверяет производственную линию, чтобы гарантировать соответствие производства требованиям качества, 3； OQC тестирует производительность продукта и проверяет упаковку, чтобы гарантировать соответствие каждого продукта требованиям качества клиентов. (3) Оптическое тестирование. Наша продукция соответствует стандартам IEC и ITU. (4) Не менее 30% выборочного тестирования отделом обеспечения качества после завершения производства продукции. |
Изображение продукта: Изображение фабрики: Упаковка:
|
-
