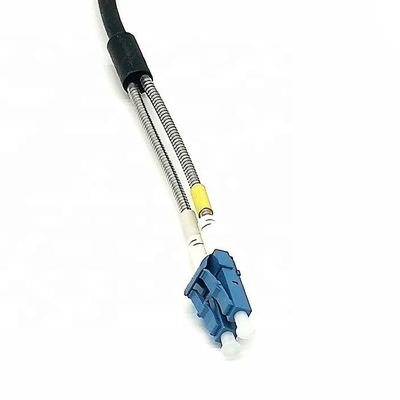

G657B3 Дуплексный однорежимный 3,0 мм бронированный оптический патч-шнур
| Product name: | Amored patch cord | Cable color: | Black |
| length: | 1m,2m,3m 100m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | LC SC FC ST | Model: | Single Mode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,G657A,G657B3 |
| Strengthen member:: | Kevlar / spiral steel | ||
| High Light: | 3.0 мм Бронированный оптический пластырь,G657B3 кабель оптического пласта,G657B3 Дуплексный оптический пластырь |
||
G657B3 Дуплексный одномодовый бронированный оптический патч-корд 3,0 мм
FTTHСамонесущий кабель для воздушной прокладки, силовой элемент из FRP, оболочка LSZH
Самонесущий кабель FTTHкабельизготовлен из одного или двух одномодовых волокон (G.657A).
Кабелькабельзащищен диэлектрическим силовым элементом из армированного стекловолокном пластика (FRP), стальной проволоки и внешней оболочки LSZH.
Разработанный для наружной установки, кабель хорошо подходит для соединений между купольным муфтом и небольшими жилыми домами/складами и отдельными виллами.
Характеристики
- Самонесущая конструкция, легкий вес, простота установки
- Специальное волокно с низкой чувствительностью к изгибу обеспечивает высокую пропускную способность и отличные характеристики передачи данных.
- Стальная проволока в качестве дополнительного силового элемента обладает высокой прочностью на растяжение.
- Простая структура, легкий вес и высокая практичность
- Количество волокон составляет 1-12 жил, по запросу могут быть другие волокна.
- Новый дизайн канавки, легко зачищается и сращивается, упрощает установку и обслуживание
- Прочная и огнестойкая оболочка LSZH, низкое дымовыделение, нулевое содержание галогенов
Применение
- Наружное воздушное применение
- Используется в проектах FTTH
- Высокоскоростные оптические трассы в зданиях
- Высокопроизводительная работа оптической сети
Оптические характеристики:
| Элемент испытания | Условие испытания | Значение (дБ) | ||
| UPC | APC | |||
| Оптические характеристики | Вносимые потери | Светодиодный источник света 1310 нм | <0,3 | <0,3 |
| Обратные потери | Светодиодный источник света 1310 нм | >50 | >60 | |
| Характеристики окружающей среды (Макс. изменение вносимых потерь) | Высокая температура | +85°C 168 часов | <0,2 | |
| Температурный цикл | -40-+75°C, 21 цикл 168 часов | <0,2 | ||
| Старение во влажной среде | +75°C, 95% относительной влажности, 168 часов | <0,2 | ||
| Цикл влажности/конденсации | -10°C-+65°C, 90%~100% относительной влажности, 14 циклов 168 часов | <0,2 | ||
| Механические характеристики (Макс. изменение вносимых потерь) | Вибрация | 10-55 Гц, 1,5 мм (p-p) | <0,2 | |
| Изгиб | 0,9 кг, -90o~+90o повтор 100 циклов | <0,2 | ||
| Кручение | 1,35 кг, 90o~+90o, 10 раз | <0,2 | ||
| Сопротивление растяжению | 90 Н, 10 мин | <0,2 | ||
| Падение | H=1,5 м, всего 8 падений | <0,2 | ||
| Взаимозаменяемость | Случайным образом | <0,2 | ||
| Долговечность | 500 раз | <0,2 | ||
Конструкции кабелей:
Тип 1: LSZH+Kevlar+SUS Спиральная стальная броня +2×Буферированное волокно (5,0 мм);
Тип 2: LSZH+ Kevlar+SUS Спиральная стальная броня +2×2,0 мм кабель (7,0 мм)
Другие конструкции кабелей приветствуются для настройки.
(1)Гарантия источника. долгосрочные поставщики поддерживают стабильное качество сырья. Все продукты сертифицированы ROHS и соответствуют требованиям экспортного качества.
(2)Проверка качества.1；Сырье будет поступать на производственную линию только после прохождения проверки IQC,
2；IPQC проверяет производственную линию, чтобы убедиться, что производство соответствует требованиям качества.
3；OQC тестирует производительность продукта и проверяет упаковку, чтобы убедиться, что каждый продукт соответствует требованиям качества клиентов
(3)Оптическое тестирование. Наша продукция соответствует стандартам IEC и ITU
(4) Не менее 30% выборочного тестирования отделом обеспечения качества после завершения производства продукции.

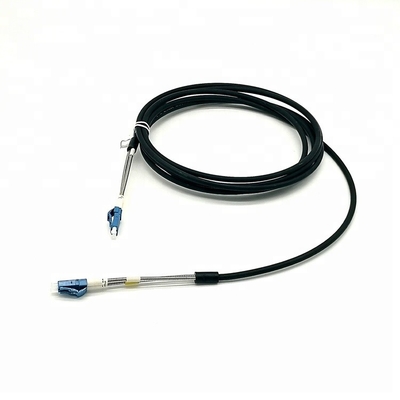

Изображение продукта
-
