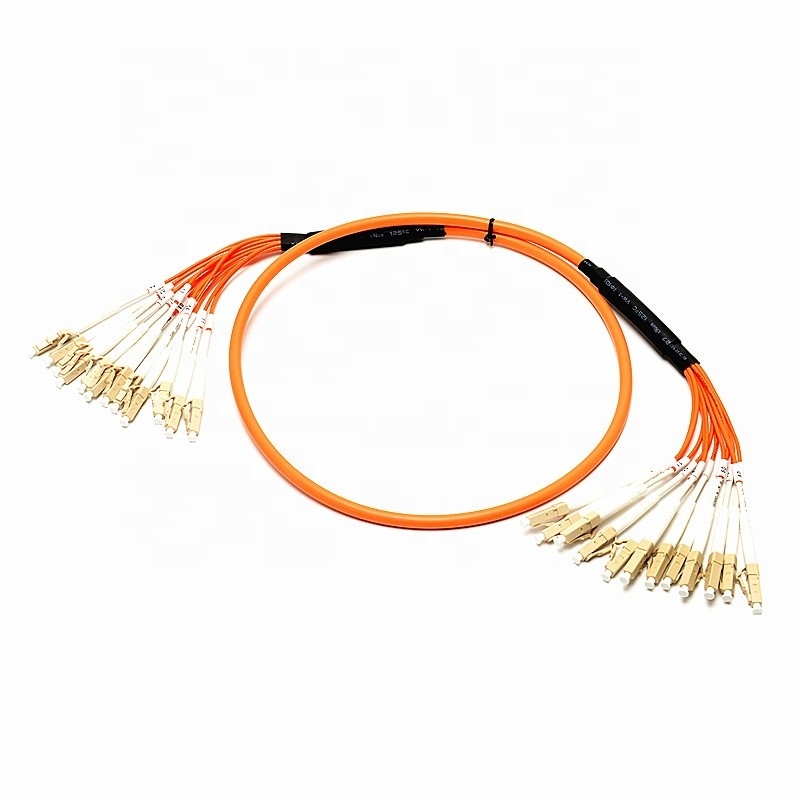

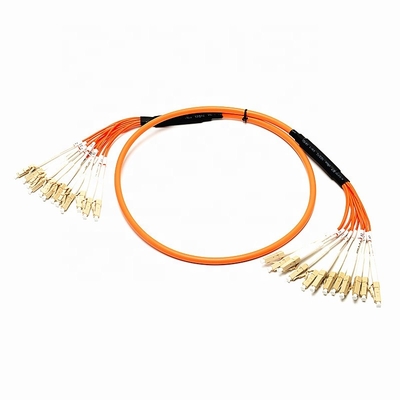

1310nm OM2 2,0mm 12C мультимодные оптоволоконные патчевые кабели
| Product name: | Branch Fiber patch cord | Cable color: | Orange |
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | LC/UPC to LC/UPC | Model: | MultiMode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| High Light: | Мультимодные оптоволоконные пластыри,2.0mm 12C оптоволоконные пластыри,1310nm OM2 оптические патч-кабели |
||
1310 нм OM2 2,0 мм 12C многомодовые оптоволоконные патч-корды
1. Характеристика
1. Высокие обратные потери
2. Низкие вносимые потери
3. Патч-корд прошел RoHS, ISO9001
4. Оболочка LSZH или PVC
5. Оптическое волокно CCTC A Type Ferrule
Общие патч-корды
2. Применение1). Коммуникационные комнаты
2). FTTH (Волокно до дома)
3). LAN (Локальная сеть)4). FOS (Датчик оптического волокна)5). Система связи по оптоволокну
6). Оборудование для подключения и передачи оптического волокна7). Готовность к обороне3. Спецификация
ТипСтандартный, МастерСтиль
LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC.MU/APCВолокно
Одномодовое/Многомодовое
50/125, 62.5/125 (Многомодовое) OM2 и OM1
50/125, 10G (Многомодовое) OM3
| Кабель | Simplex, Duplex |
| Φ3.0mm, Φ2.0mm, Φ0.9mm | PVC или LSZH |
| Способ полировки |
UPC, SPC, APC (8° & 6°) Вносимые потери ≤ 0,1 дБ (для одномодового мастера) |
| ≤ 0,25 дБ (для одномодового стандарта) |
≤ 0,25 дБ (для многомодового) Протестировано JDS RM 3750 Обратные потери |
| (Одномодовый) | UPC ≥ 50 дБ |
| SPC ≥ 55 дБ |
APC ≥ 60 дБ (тип. 65 дБ) Протестировано JDS RM3750 Повторяемость ±0,1 дБ |
|
Рабочая температура -40 |
0 C до 85 0 C |
| Геометрические требования | (Одномодовый) |
| Радиус торцевой поверхности наконечника | 7 мм ≤ R ≤ 12 мм (для APC)Смещение вершины ≤ 50 μm (для стандарта)Смещение вершины ≤ 30 μm (для мастера)Смещение вершины ≤ 50 μm (для стандарта)Подрез -50 нм ≤ U ≤ 50 нм |
|
Протестировано DORC ZX-1 4. Спецификации и характеристики |
Тип волокна Одномодовый (полировка APC) Многомодовый (полировка PC/Flat) Параметр Стандарт Низкие потери Стандарт |
Низкие потериМаксимальные вносимые потери<0,70
| MU | <0,70 дБ | <0,35 дБ | ||
| Обратные потери | Долговечность | 500 соединений | Долговечность | 500 соединений |
| Рабочая температура | -40C до 80C | Тестовая длина волны | 1310 нм | 850 нм |
| 5. Список продуктов | Загрузка | Разъем | ||
| Тип волокна | Номер кабеля | |||
| Наконечник | Разъем | |||
| 0,9 мм | 2,0 мм | 3,0 мм | ||
LCFC
| SC | MPO | MU | D4 | MTRJ | MPO |
|
DIN 9/125um SM 50/125um MM |
62.5/125um MM OM3 OM4 Simplex Duplex Многоволоконный Лента PC APC
|
UPC 1M 2M 3M4M 5M |
......... На заказ Гарантия качества: (1) |
Гарантия источника . Долгосрочные поставщики поддерживают стабильное качество сырья. Все продукты сертифицированы ROHS и соответствуют требованиям экспортного уровня качества. (2) |
Проверка качества. 1； Сырье будет поступать на производственную линию только после прохождения проверки IQC , 2；IPQC проверяет производственную линию, чтобы гарантировать соответствие производства требованиям качества. |
(3) Оптический тест.Наша продукция соответствует стандартам IEC и ITU

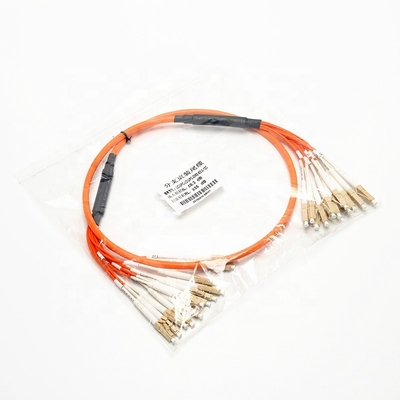

(4) Не менее 30% выборочного тестирования отделом обеспечения качества после завершения производства продукции.Изображение продукта:Изображение фабрики:Упаковка:
-
