Подробная информация о продукте:
Оплата и доставка Условия:
|
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
|---|---|---|---|
| Fiber quality: | 48 / 64 / 72 / 96 / 144 | Jacket Color: | Black/Customized |

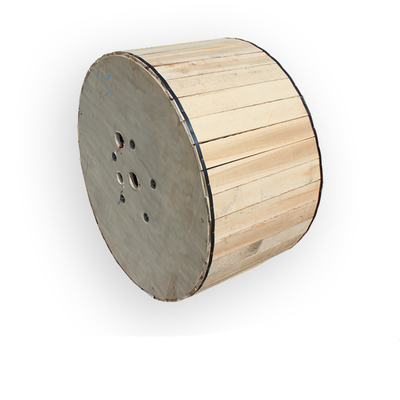

| Cable diameter: | 14.5±0.5 mm for 144core | Package: | Wooden reel ,1km/roll |
| Application: | Long distance telecom | Сертификация: | ISO9001/CE/ROHS |
| Выделить: | Кабели оптического волокна ADSS,Волоконно-оптические кабели ADSS,Кабели оптоволоконные ADSS |
||

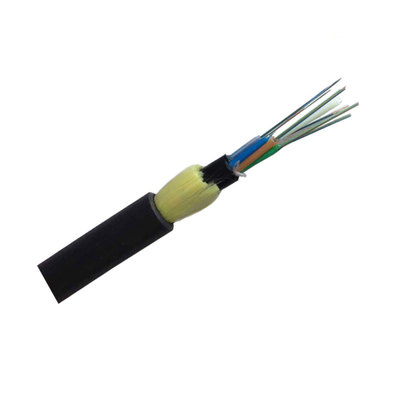

Неметаллический центральный свободный трубный наружный кабель ADSS Волоконно-оптический кабель LSZH Jacket SM G652D
Описание:
Все диэлектрические самоподдерживающие волоконно-оптический кабель ADSS является свободный трубки натянутых. 200um или 250um голых волокон,Проводки заполняются водостойкой начинкойТрубки (и наполнители) застряли вокруг FRP (волокно-укрепленный пластик) в качестве неметаллического центра.прочность элемента в компактный и круглый ядро кабеля.
После того, как ядро кабеля заполняется заполнительным соединением.После нанесения на внутреннюю сторону тонкого PE (полиэтиленового) внутреннего покрытия нанесен слой арамидной пряжи.обшивка как прочность элемента, кабель завершен с PE или AT (противоследование) наружной оболочки.
Особенности:
1Неметаллическая конструкция обеспечивает хорошую изоляцию, отличную устойчивость к молнии.
2Правильный дизайн, точное управление избыточной длиной волокна и отличительный процесс натягивания делают кабель
отличные механические и экологические свойства.
3Способность к антиэлектромагнетизму.
4Используйте высокоинтенсивную aramid нить в качестве анти-тягательного компонента, сильный, легкий и небольшой диаметр кабеля, подходящий
для различных климатических условий и продолжительности установки.
5Специальная защита наружной оболочки AT (Anti-Track), сильная антиэлектрокоррозионная способность.
Применение:
1- телекоммуникации на большие расстояния, LAN в области высокого напряжения или доступ к телекоммуникационной сети;
2Для системы передачи энергии, много областей грозы и высокая электромагнитная иннерферация.
Лист данных:
| Реф. наружного диаметра в мм | Референтная масса В кг/км |
Максимальное рабочее напряжение КН |
Максимально допустимое рабочее напряжение КН |
Прочность разрыва КН |
Прочность элемента CSA в мм2 | Модуль эластичности KN/мм2 | Коэффициент теплового расширения ×10-6/k | |
| PE | AT | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33.0 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40.0 | 20.1 | 0.1 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48.0 | 24.0 | -Нет.4 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51.0 | 25.1 | -Нет.5 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -Нет.8 |
Характеристика:
1. Можно установить без отключения питания
2Отличная производительность АТ. Максимальная индуктивная мощность в точке работы оболочки АТ может достигать 25 кВ.
3Легкий вес и небольшой диаметр уменьшают нагрузку, вызванную льдом и ветром, и нагрузку на башни и подпорки.
4Большие протяженности и самый большой протяженность более 1000 м
5Хорошие характеристики прочности на растяжение и температуры
6Продолжительность жизни более 30 лет.

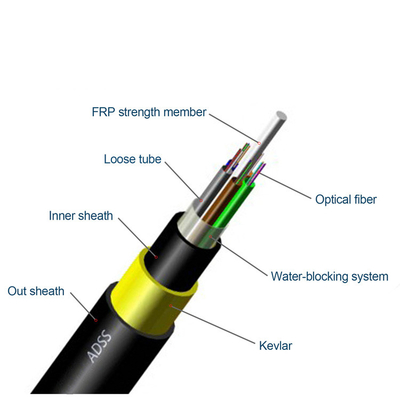

Структура
ADSS- Это свободная трубка, застряла.Волокна помещаются в свободную трубку из пластмасс с высоким модулем.Трубки заполнены водонепроницаемым заполнителем.
Трубы (и наполнители) застряли вокруг FRPПосле того, как ядро кабеля заполняется заполнительным соединением,он покрыт тонкой внутренней оболочкой из полиэтилена (PE)После того, как два слоя арамидной пряжи наносятся по двум направлениям на внутреннюю оболочку в качестве сильного элемента, кабель завершается внешней оболочкой PE или AT (противоследование).
