| SMF links up: | 10km | Power Supply: | +3.3V |
|---|---|---|---|
| Power consumption: | <1.5W | Connector: | Duplex LC |
| Applications: | 10GBASE-LR/LW Ethernet | ||
| Выделить: | Оптический приемопередатчик SFP 10GBASE LR LW,Приемопередатчик 10GBASE LR LW,Оптический приемопередатчик 10 Гбит/с |
||

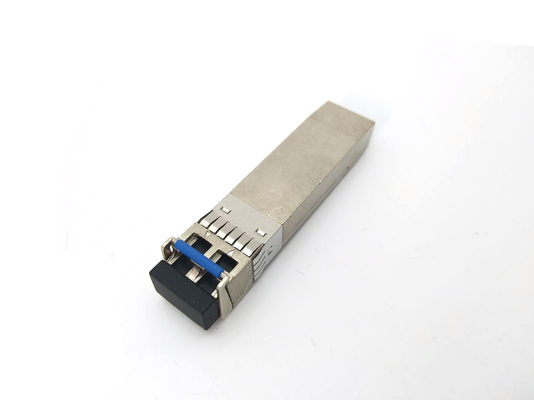

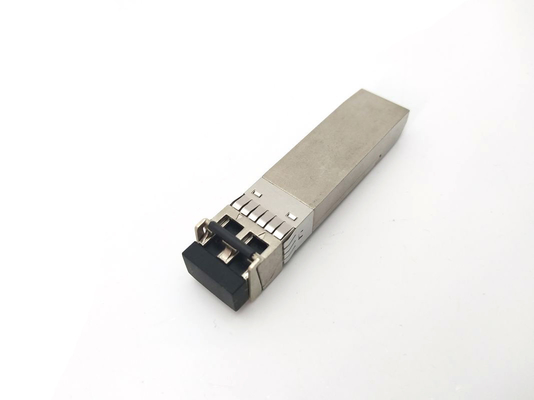

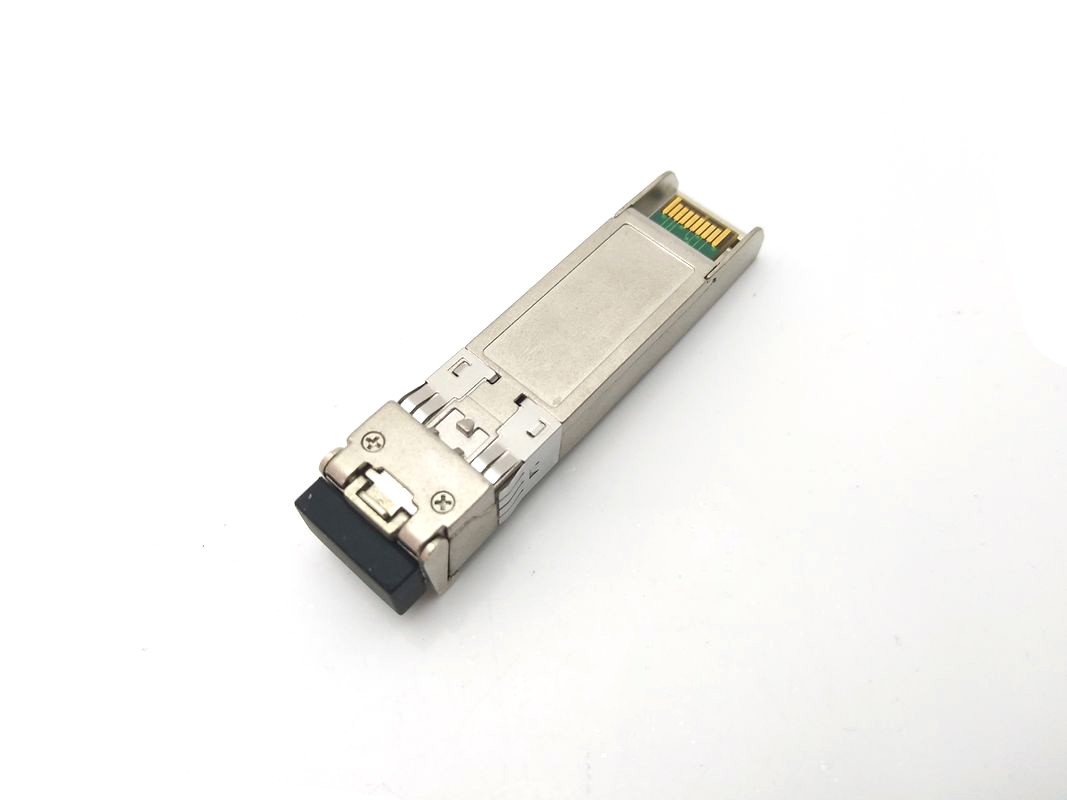

10Gb/S 1310nm Duplex LC Single Mode SFP оптический передатчик
10Gb/s 10km SFP+ Передатчик горяче-включаемый, дуплексный LC, +3.3V, 1310nm DFB-LD, однорежимный
Особенности:
Применение:
Описание:
SFP+ 10G LR представляет собой очень компактный оптический модуль 10Gb/s для серийных оптических коммуникаций со скоростью 10Gb/s.SFP преобразует серийный электрический поток данных 10 Гбит/с в оптический выходный сигнал 10 Гбит/с и оптический входный сигнал 10 Гбит/с в серийные электрические потоки данных 10 Гбит/сЭлектрический интерфейс высокой скорости 10 Гбит/с полностью соответствует спецификации SFI.
Высокопроизводительный 1310nm DFB-передатчик и высокочувствительный PIN-приемник обеспечивают превосходную производительность для приложений Ethernet на расстоянии до 10 км.
Модуль SFP+ соответствует SFF-8431, SFF-8432 и IEEE 802.3ae 10GBASE-LR. Функции цифровой диагностики доступны через серийный интерфейс с двумя проводами, как указано в SFF-8472.
Полностью совместимый с SFP форм-фактор обеспечивает горячую подключаемость, легкие обновления оптических портов и низкие выбросы EMI.
Абсолютные максимальные рейтинги
| Параметр | Символ | Минуты. | Типичный | Макс. | Единица |
| Температура хранения | TS | -40 | +85 | °C | |
| Тепловая температура работы | TА. | 0 | 70 | °C | |
| Максимальное напряжение питания | Vcc | -Нет.5 | 4 | V | |
| Относительная влажность | RH | 0 | 85 | % |
Электрические характеристики (T)ОП= от 0 до 70 °C, VCC = 3.135На три.465Вольт)
| Параметр | Символ | Минуты. | Типичный | Макс. | Единица | Примечание |
| Напряжение питания | Vcc | 3.135 | 3.465 | V | ||
| Ток подачи | Icc | 430 | mA | |||
| Потребление энергии | П | 1.5 | W | |||
| Раздел передатчика: | ||||||
| Дифференциальная импеданция ввода | Rв | 100 | Ω | 1 | ||
| Tx Входное однокончательное толерантное напряжение постоянного тока (Ref VeeT) | V | -Нет.3 | 4 | V | ||
| Дифференциальное колебание входного напряжения | Вин, Пп. | 180 | 700 | mV | 2 | |
| Передача отключения напряжения | VD | 2 | Vcc | V | 3 | |
| Передача включенного напряжения | VEN | Корова | Ви + 0.8 | V | ||
| Раздел приемника: | ||||||
| Толерантность одноконтактного выходного напряжения | V | -Нет.3 | 4 | V | ||
| Rx Выходное разное напряжение | Во | 300 | 850 | mV | ||
| Rx Время подъема и падения выпуска | Tr/Tf | 30 | пс | 4 | ||
| Ошибка LOS | VОшибка LOS | 2 | VccHOST | V | 5 | |
| Обычно | VНорма ЛОС | Корова | Ви + 0.8 | V | 5 | |
Примечание:
1Подключается непосредственно к пинам ввода данных TX.
2Согласно SFF-8431 Rev 3.0
3- В 100 Омм дифференциального окончания.
4. 20%~80%
5. LOS является открытым выходом коллектора. Должен быть вытянут с 4,7k ?? 10kΩ на панели хоста. Нормальная работа - логика 0; потеря сигнала - логика 1. Максимальное напряжение вытяжки - 5,5 В.
Оптические параметры ((T)ОП= от 0 до 70°C, VCC = 3.135На три.465Вольт)
| Параметр | Символ | Минуты. | Типичный | Макс. | Единица | Примечание |
| Раздел передатчика: | ||||||
| Длина волны центра | Лт | 1290 | 1310 | 1330 | nm | |
| спектральная ширина | △λ | 1 | nm | |||
| Средняя оптическая мощность | Павг | - Восемь.2 | 0.5 | dBm | 1 | |
| Оптическая мощность OMA | Пома | - Пять.2 | dBm | |||
| Лазер отключен | Поп! | -30 | dBm | |||
| Соотношение вымирания | Скорая помощь | 3.5 | ДБ | |||
| Наказание за дисперсию передатчика | TDP | 3.2 | ДБ | 2 | ||
| Относительная интенсивность шума | Рин | -128 | dB/Hz | 3 | ||
| Толерантность оптических потерь возврата | 20 | ДБ | ||||
| Раздел приемника: | ||||||
| Длина волны центра | Лр | 1260 | 1355 | nm | ||
| Чувствительность приемника | Сен | - Четырнадцать.5 | dBm | 4 | ||
| Чувствительность к стрессу (OMA) | СенСТ | - Десять.3 | dBm | 4 | ||
| Лос-Ассерт | СОА. | - 25 | - | dBm | ||
| Дезерт | СОD | -15 | dBm | |||
| " Гистереза " | СОH | 0.5 | ДБ | |||
| Перегрузка | Сидячий | 0 | dBm | 5 | ||
| Отражение приемника | Ррx | - 12 | ДБ | |||
Примечание:
1Средние показатели мощности являются только информативными, согласно IEEE802.3ae.
2. показатель TWDP требует, чтобы хост-карта соответствовала SFF-8431. TWDP рассчитывается с использованием кода Matlab, предоставленного в пункте 68.6.6.2 IEEE802.3ae.
3. 12 дБ отражения.
4. Условия испытаний приемника под давлением по IEEE802.3ae. Испытания CSRS требуют, чтобы хост-карта соответствовала SFF-8431.
5Перегрузка приемника, указанная в OMA и при наихудшем общем напряжении.
Механические размеры:
